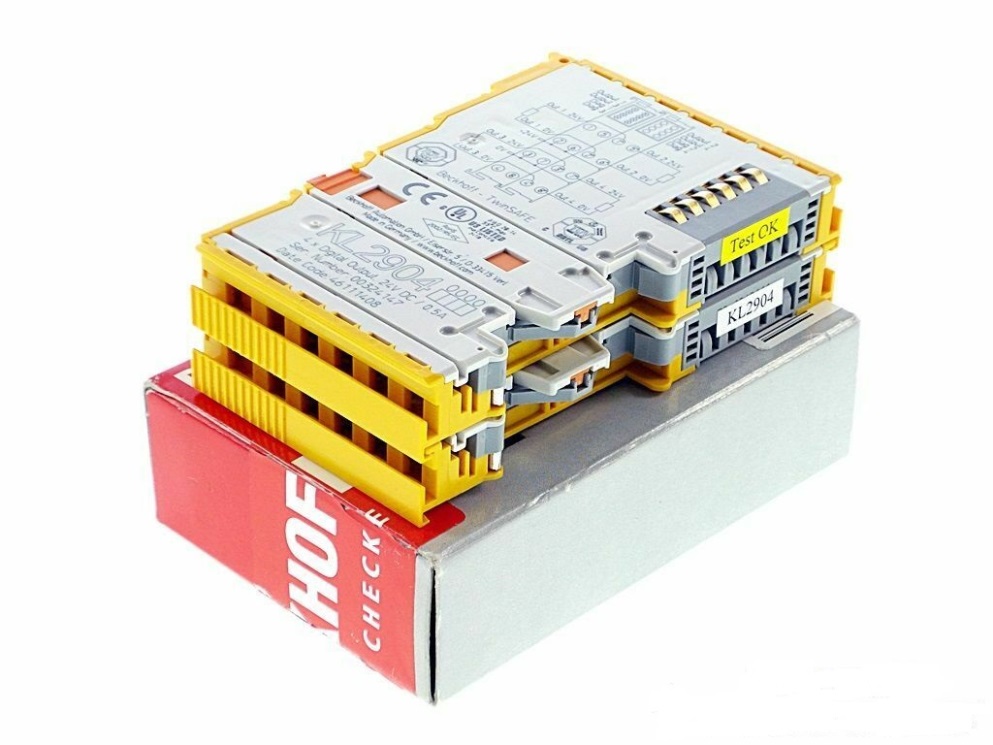

Beckhoff KL2904

Описание модуля Beckhoff KL2904

KL2904 — это 4-канальный аналоговый выходной модуль с интерфейсом K-bus/E-bus от Beckhoff. Он предназначен для преобразования цифровых сигналов в аналоговые (например, для управления приводами, клапанами или другими устройствами, требующими аналогового сигнала).

Модуль поддерживает выходные сигналы:

• ±10 В (напряжение)
• 0/4...20 мА (ток)

Каждый канал может быть независимо сконфигурирован через TwinCAT System Manager или другие среды программирования Beckhoff.

Технические характеристики

| Параметр | Значение |
|----------------------------|---------------------------------------|
| Тип сигнала | Аналоговый выход (±10 В, 0/4...20 мА) |
| Количество каналов | 4 |
| Разрешение | 16 бит |
| Точность | ±0.3% от диапазона |
| Время установления | < 1 мс |
| Макс. нагрузка (ток) | 500 Ом (при 20 мА) |
| Гальваническая развязка | Да (каналы и шина) |
| Напряжение питания | 24 В DC (от шины K-bus/E-bus) |
| Рабочая температура | 0...55 °C |
| Степень защиты | IP20 |
| Интерфейс | K-bus / E-bus |

Парт-номера и совместимые модели

Парт-номера KL2904

• KL2904 – стандартная версия
• KL2904-0000 – базовая комплектация

Совместимые модели

Модуль работает с любыми контроллерами и шинными терминалами Beckhoff, поддерживающими K-bus/E-bus, например:

• BKxxxx (шинные корзины)
• CXxxxx (встраиваемые ПК)
• CPxxxx (промышленные ПК)
• EK1100, EK1122 (Coupler для EtherCAT)

Для работы в системе EtherCAT требуется модуль EL2904 (аналог для EtherCAT).

Применение

• Управление сервоприводами
• Регулировка частотных преобразователей
• Задание уставок для ПИД-регуляторов
• Управление пропорциональными клапанами

Модуль поддерживается всеми средами разработки Beckhoff (TwinCAT 2/3) и легко интегрируется в автоматизированные системы.
