Schneider Electric GV2AP03

Конечно, вот подробное описание, технические характеристики, парт-номера и совместимые модели для автоматического выключателя Schneider Electric GV2AP03.

Общее описание

GV2AP03 — это компактный автоматический выключатель в литом корпусе (МССВ) серии GV2, предназначенный для защиты двигателей. Это ключевой компонент в системах управления и распределения электроэнергии.

• Основное назначение: Защита трехфазных асинхронных электродвигателей от перегрузок, коротких замыканий и потери фазы.
• Принцип действия: Комбинирует тепловой расцепитель (с обратно-зависимой выдержкой времени для защиты от перегрузок) и электромагнитный расцепитель (мгновенного действия для защиты от токов КЗ).
• Класс защиты двигателя: 10A, что означает эффективную защиту от перегрузок в условиях частых пусков (например, для двигателей с высокой инерцией или частыми включениями/выключениями).
• Управление: Ручное включение/выключение. Автоматическое отключение при аварии. Кнопка сброса после срабатывания теплового расцепителя.
• Монтаж: Устанавливается на стандартную DIN-рейку (35 мм).
• Применение: Широко используется в промышленности для управления станками, насосами, вентиляторами, компрессорами и другим оборудованием.

Технические характеристики

| Параметр | Значение / Описание | | :--- | :--- | | Тип устройства | Автоматический выключатель для защиты двигателей (Мотор-автомат) | | Номинальный ток теплового расцепителя (Iₙ) | 3 А (регулируется в диапазоне, обычно ~ 2.5 - 3.5 А) | | Номинальный рабочий ток для двигателя (при 400В AC-3) | ~ 1.1 кВт (мощность двигателя, ориентировочно) | | Диапазон уставки теплового расцепителя | 0.9 - 1.1 x Iₙ (для точных данных см. каталог) | | Уставка электромагнитного расцепителя (КЗ) | 13 x Iₙ (около 39 А мгновенного действия) | | Номинальное напряжение | 690 В AC | | Номинальная отключающая способность (Icu) при 400В | 100 кА (с предохранителями типа aM или CF) | | Класс срабатывания от перегрузки | 10A | | Количество полюсов | 3P (три полюса) | | Частота | 50/60 Гц | | Механическая износостойкость | > 100 000 циклов | | Электрическая износостойкость (AC-3) | > 100 000 циклов | | Степень защиты (IP) | IP20 (в корпусе), IP40 (на панели с крышкой) | | Момент затяжки клемм | 2.5 Н·м | | Подключение проводников | Гибкий/жесткий кабель до 16 мм² | | Температурный диапазон эксплуатации | -25°C до +60°C (рабочий), -40°C до +85°C (хранение) | | Стандарты | МЭК/EN 60947-1, МЭК/EN 60947-2, МЭК/EN 60947-4-1 |

Парт-номера (коды заказа / артикулы)

Основной код для устройства GV2AP03 — A9P15303. Также используются и другие коды в зависимости от комплектации и рынка:

• GV2AP03 — упрощенное торговое обозначение.
• A9P15303 — основной полный код заказа Schneider Electric.
• LV429003 — устаревший или альтернативный код в некоторых системах.

Важно: При заказе всегда уточняйте полный код A9P15303.

Совместимые модели и аксессуары

Выключатель GV2AP03 является частью модульной системы и совместим со множеством аксессуаров и устройств Schneider Electric:

1. Дополнительные контакты (присоединяются сбоку):

• Вспомогательный контакт (AX): GV2-AE01, GV2-AE02 (1НО+1НЗ) — для сигнализации положения.
• Контакт неисправности (SD): GV2-AE11, GV2-AE12 (1НО+1НЗ) — срабатывает только при аварийном отключении (перегрузка/КЗ).
• Контактор для дистанционного отключения (SDE): GV2-AE21, GV2-AE22 (катушка 24В, 110В, 230В, 400В AC) — позволяет отключать выключатель дистанционно.

2. Передние аксессуары:

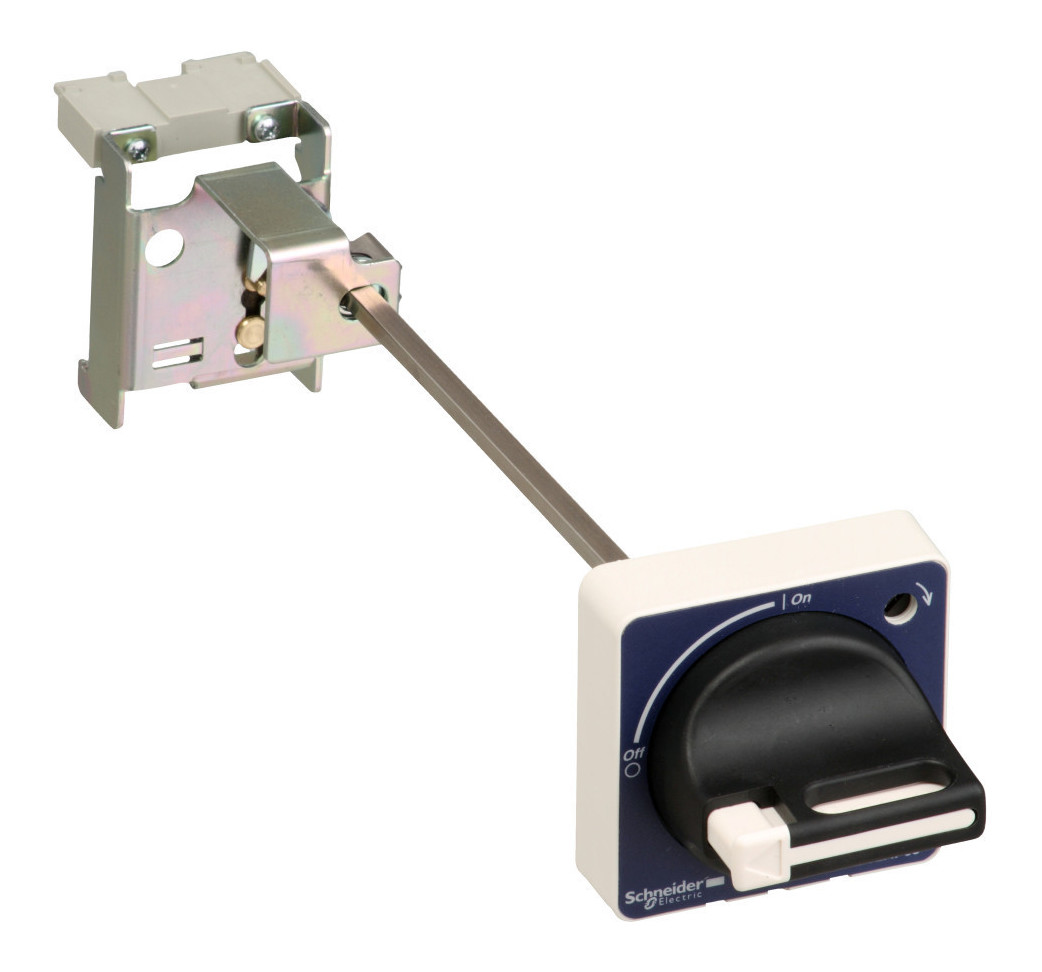

• Ручка для двери шкафа: GV2-PA01 — позволяет управлять выключателем через дверь без доступа внутрь.
• Поворотная ручка: GV2-PA10 — альтернативный вариант управления.
• Защитная крышка (накладка): GV2-PB01 — предотвращает случайное отключение.

3. Совместимые контакторы и пускатели: GV2AP03 часто используется в сборе с контакторами серии TeSys D (LC1D) для создания полноценного пускателя с защитой.

• Пример сборки (Pump Starter): GV2AP03 + Контактор LC1D + Клеммы.
• Совместим с контакторами LC1D09, LC1D12, LC1D18 и другими (подбор по току двигателя).

4. Совместимые предохранители (для увеличения отключающей способности):

• Для достижения заявленной стойкости 100 кА необходимо использовать на входе предохранители:
  • aM-типа (защита от КЗ): Например, DFM-20.
  • CF-типа (быстродействующие): Например, C10F.

5. Аналоги и кросс-ссылки:

• В серии GV2 есть другие модели с разными номиналами (GV2AP06, GV2AP10, GV2AP14 и т.д.).
• Прямые аналоги по функционалу от других производителей:
  • ABB — MS116-3.2 (или серия MS)
  • Siemens — 3RV1011-0AA10 (серия Sirius 3RV)
  • IEK — ММП-63 (отечественный аналог, требует проверки по характеристикам)
  • Legrand — серия DX³

Рекомендация: Для замены всегда сверяйте не только номинальный ток, но и класс срабатывания (10А) и характеристику электромагнитного расцепителя. Для подбора точных аналогов и аксессуаров лучше всего использовать официальный каталог Schneider Electric или консультироваться с техническим специалистом.
