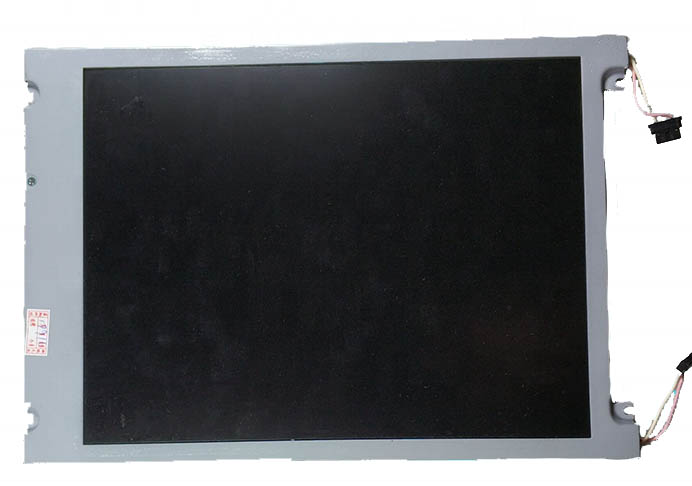

KCB104VG2BA-A21 10.4'' экран

Описание и технические характеристики экрана KCB104VG2BA-A21

Общее описание

Экран KCB104VG2BA-A21 представляет собой 10.4-дюймовый TFT-модуль с активной матрицей, предназначенный для использования в промышленных и коммерческих устройствах, включая медицинское оборудование, POS-терминалы, панели управления и встраиваемые системы.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Диагональ экрана | 10.4 дюйма |
| Разрешение | 800 × 600 (SVGA) |
| Тип матрицы | TFT LCD, активная матрица |
| Подсветка | CCFL (лампа) |
| Яркость | ~300 кд/м² (тип.) |
| Контрастность | ~500:1 |
| Углы обзора | 70° (верх), 70° (низ), 60° (левый), 60° (правый) |
| Цветопередача | 262K/16.2M (6-bit + FRC) |
| Интерфейс | LVDS (1 канал, 8-bit) |
| Входное напряжение | 3.3V / 5V (подсветка: ~500V для CCFL) |
| Габариты (Ш×В×Г) | ~245 × 185 × 12 мм |
| Вес | ~450 г |
| Температура работы | -20°C ~ 70°C |
| Температура хранения | -30°C ~ 80°C |

Парт-номера и совместимые модели

• Аналоги и парт-номера:

  • KCB104VG2BA (базовая версия)
  • KCB104VG2BA-A20 (модификация с другими характеристиками подсветки)
  • CLAA104VC01CW (альтернатива от Chunghwa Picture Tubes)
  • NL10276BC28-02 (совместимый модуль от NEC)

• Совместимые устройства:

  • Промышленные панели управления (HMI)
  • Медицинские мониторы (например, оборудование GE, Siemens)
  • POS-терминалы (Ingenico, Verifone)
  • Встраиваемые системы (промышленные компьютеры)

Примечания

• Подсветка CCFL требует инвертора, в современных устройствах может заменяться на LED-аналоги.
• Интерфейс LVDS совместим с большинством промышленных контроллеров.
• Перед заменой рекомендуется проверять распиновку разъёма и напряжение питания.
