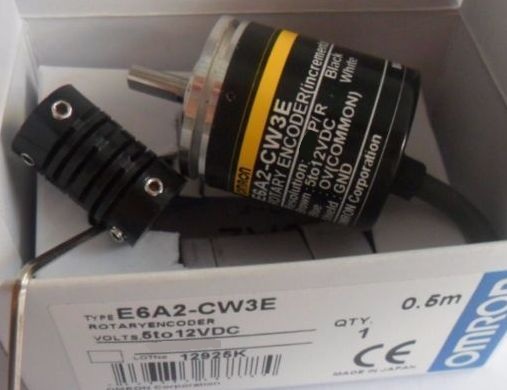

Энкодер E6A2-CW3E 1000P/R

Описание энкодера E6A2-CW3E 1000P/R

E6A2-CW3E — это инкрементальный роторный энкoder от Omron, предназначенный для точного измерения углового положения, скорости и направления вращения вала. Модель имеет разрешение 1000 импульсов на оборот (P/R) и выходной сигнал в формате двухканального квадратурного выхода (A, B) с индексным сигналом (Z).

Энкодер оснащён компактным корпусом, подходит для применения в промышленной автоматизации, станках с ЧПУ, робототехнике и других устройствах, требующих высокой точности позиционирования.

Технические характеристики E6A2-CW3E 1000P/R

| Параметр | Значение | |---------------------------|--------------| | Тип энкодера | Инкрементальный, роторный | | Разрешение | 1000 импульсов/оборот (P/R) | | Выходной сигнал | Квадратурный (A, B, Z) | | Тип выхода | Линейный драйвер (доп. опция) / открытый коллектор (стандарт) | | Напряжение питания | 5 В ±5% (12 В в некоторых модификациях) | | Ток потребления | ≤ 70 мА | | Макс. частота вращения | 6000 об/мин | | Защита от помех | Есть (фильтрация входных сигналов) | | Механическая нагрузка | Радиальная: ≤ 10 Н, осевая: ≤ 5 Н | | Степень защиты | IP50 | | Рабочая температура | -10°C до +70°C | | Вал | ∅6 мм, длина 12 мм | | Корпус | Алюминиевый | | Вес | ~120 г |

Совместимые модели и парт-номера

Аналогичные модели Omron:

• E6A2-CW3C (500 P/R)
• E6A2-CW5C (1000 P/R, с разъёмом)
• E6A2-CS3E (1000 P/R, с кабелем)
• E6B2-CWZ6C (1000 P/R, с разъёмом, усиленная конструкция)

Совместимые замены других брендов:

• Autonics E40S6-1000-3-T-24 (1000 P/R, NPN-открытый коллектор)
• Hengstler RI58-O/1000EK.42KB (1000 P/R, квадратурный выход)
• Pepperl+Fuchs DFS60A-S1PA10000 (1000 P/R, инкрементальный)

Применение

• Станки с ЧПУ
• Промышленные роботы
• Текстильное оборудование
• Конвейерные системы
• Упаковочные машины

Если требуется уточнение по конкретной модификации или совместимости, укажите дополнительные параметры!
