Энкодер E6A2-CWZ3C 100P/R

Описание энкодера E6A2-CWZ3C 100P/R

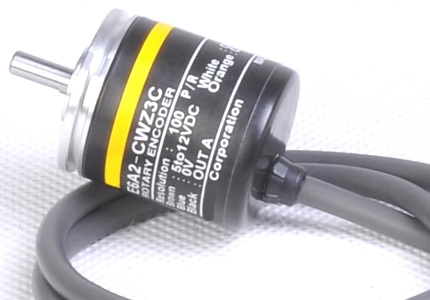

Энкодер E6A2-CWZ3C 100P/R – это инкрементальный вращающийся энкодер с оптическим принципом работы, выпускаемый компанией Omron. Предназначен для измерения скорости вращения, углового положения и направления движения вала в промышленных автоматизированных системах.

Данная модель отличается высокой надежностью, компактными габаритами и простотой установки. Имеет выходной сигнал в виде импульсов A, B и Z (индексного), что позволяет точно определять положение и направление вращения.

Технические характеристики

| Параметр | Значение | |-------------------------|-------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 100 импульсов на оборот (P/R) | | Выходные сигналы | A, B (фазы со сдвигом 90°), Z (индексный) | | Тип выхода | Линейный драйвер (доп. информация: CWZ3C – с доп. кабелем и разъемом) | | Напряжение питания | 5 В ±5% (DC) | | Потребляемый ток | ≤ 80 мА | | Макс. скорость вращения | 6000 об/мин | | Защита от помех | Есть (устойчив к ЭМП) | | Механическая нагрузка | Осевая: ≤ 10 Н, радиальная: ≤ 20 Н | | Рабочая температура | -10°C до +70°C | | Степень защиты | IP50 (защита от пыли) | | Материал корпуса | Пластик | | Диаметр вала | 6 мм | | Крутящий момент | ≤ 0.001 Н·м | | Габариты (диаметр × длина) | 25 × 40 мм | | Вес | ~120 г |

Парт-номера и совместимые модели

Основной парт-номер:

• E6A2-CWZ3C 100P/R

Альтернативные парт-номера (Omron):

• E6A2-CWZ3C 200P/R (версия с 200 импульсами/оборот)
• E6A2-CWZ3E 100P/R (вариант с другим типом разъема)
• E6A2-CWZ5C 100P/R (аналог с увеличенным ресурсом)

Совместимые / аналогичные модели других производителей:

• Autonics E40S6-1000-3-T-5
• Hengstler RI58-O/1000EK.42KB
• Pepperl+Fuchs DFS60B-S1PA10000 (для высокоскоростных применений)

Применение

Энкодер E6A2-CWZ3C 100P/R используется в:

• Промышленных станках (ЧПУ, токарные, фрезерные)
• Робототехнике и сервоприводах
• Конвейерных системах
• Упаковочном оборудовании
• Текстильных машинах

Если требуется точное позиционирование в условиях высокой скорости, рекомендуется выбирать аналоги с большим разрешением (например, 1000P/R).
