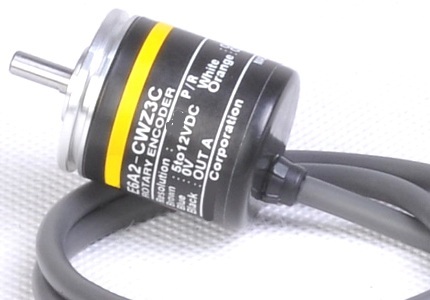

Энкодер E6A2-CWZ3C 360P/R

Описание энкодера E6A2-CWZ3C 360P/R

Энкодер E6A2-CWZ3C 360P/R – это инкрементальный поворотный энкодер с оптическим принципом действия, выпускаемый компанией Omron. Он предназначен для точного измерения угла поворота, скорости и направления вращения вала в промышленных и автоматизированных системах.

Основные особенности:

• Разрешение: 360 импульсов на оборот (P/R)
• Выходной сигнал: двухканальный (A, B) со сдвигом фаз 90° и индексным сигналом (Z)
• Тип выхода: линейный драйвер (дополнительные выходы /A, /B, /Z для помехозащищенности)
• Напряжение питания: 5 В ±5%
• Максимальная скорость вращения: 6000 об/мин
• Корпус: компактный, диаметр 25 мм
• Вал: сплошной, диаметр 6 мм
• Степень защиты: IP50 (защита от пыли)
• Рабочая температура: от -10°C до +70°C

Технические характеристики

| Параметр | Значение |
|----------|---------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение | 360 импульсов/оборот (P/R) |
| Выходной сигнал | A, B, Z (доп. /A, /B, /Z) |
| Тип выхода | Линейный драйвер (RS-422) |
| Напряжение питания | 5 В ±5% |
| Потребляемый ток | ≤ 90 мА |
| Макс. скорость вращения | 6000 об/мин |
| Механическая нагрузка | Осевая ≤ 10 Н, радиальная ≤ 20 Н |
| Степень защиты | IP50 |
| Рабочая температура | -10°C … +70°C |
| Вес | ~100 г |
| Срок службы | 50 млн оборотов (механический) |

Парт-номера и совместимые модели

Аналогичные модели Omron:

• E6A2-CWZ3E (Open Collector output, 360 P/R)
• E6A2-CWZ3B (Voltage output, 360 P/R)
• E6A2-CWZ5C (Line Driver, 600 P/R)
• E6A2-CS3C (Line Driver, 360 P/R, с разъемом)

Совместимые замены от других производителей:

• Autonics E40S6-360-3-5 (Line Driver, 360 P/R)
• Hengstler RI58-O/3600ED.41KB (Line Driver, 360 P/R)
• Pepperl+Fuchs DFS60A-S1PA36000 (Line Driver, 360 P/R)

Энкодер E6A2-CWZ3C совместим с большинством ЧПУ (Fanuc, Siemens), сервоприводами (Yaskawa, Delta, Mitsubishi) и промышленными контроллерами (Omron, Schneider, Allen-Bradley).
