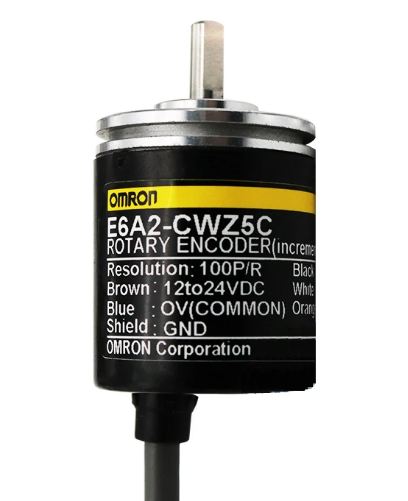

Энкодер E6A2-CWZ5C 100P/R

Описание энкодера E6A2-CWZ5C 100P/R

E6A2-CWZ5C 100P/R – это инкрементальный вращательный энкодер с оптическим датчиком и выходным сигналом в формате A, B, Z (CW/CCW). Предназначен для измерения скорости, направления вращения и позиционирования в промышленных системах автоматизации, станках ЧПУ, робототехнике и сервоприводах.

Корпус выполнен из прочного пластика, обеспечивая защиту от пыли и частичную защиту от влаги. Энкодер оснащён валом диаметром 6 мм и поддерживает разрешение 100 импульсов на оборот (100 P/R).

Технические характеристики

| Параметр | Значение | |----------------------------|----------------------------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 100 импульсов/оборот (100 P/R) | | Выходной сигнал | A, B, Z (два канала + индекс) | | Фазовый сдвиг | 90° (квадратурный выход) | | Напряжение питания | 5 В ±5% (DC) | | Потребляемый ток | ≤ 35 мА | | Макс. частота ответа | 100 кГц | | Тип выхода | Линейный драйвер (HTL-совместимый) | | Диаметр вала | 6 мм | | Крутящий момент | ≤ 0.098 Н·м | | Скорость вращения | до 6000 об/мин | | Степень защиты | IP50 (защита от пыли) | | Рабочая температура | -10°C ~ +70°C | | Вес | ~200 г |

Совместимые модели и парт-номера

Аналоги и совместимые модели:

• Omron E6A2-CWZ3C 100P/R (открытый коллектор)
• Omron E6A2-CWZ5B 100P/R (другое выходное сопротивление)
• Autonics E40S6-1000-3-T-24 (альтернатива с другим разрешением)
• Hengstler RI58-TD/1000ED.41KB (высокое разрешение)

Парт-номера и варианты исполнения:

• E6A2-CWZ5C 100P/R (основная модель)
• E6A2-CWZ5C 200P/R (версия с 200 импульсами/оборот)
• E6A2-CWZ5C 360P/R (версия с 360 импульсами/оборот)

Применение

• Системы ЧПУ и станки
• Промышленные роботы
• Упаковочные машины
• Текстильное оборудование
• Серво- и шаговые приводы

Энкодер E6A2-CWZ5C 100P/R отличается высокой надёжностью и точностью, что делает его популярным выбором для автоматизированных систем.

Если вам нужны дополнительные параметры (например, схемы подключения или аналоги с NPN/PNP выходами), уточните детали!
