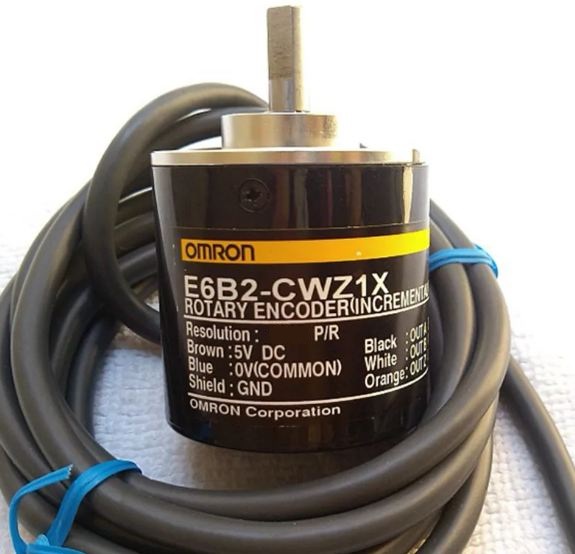

Энкодер E6B2-CWZ1X 10P/R

Описание энкодера E6B2-CWZ1X 10P/R

Энкодер E6B2-CWZ1X 10P/R — это инкрементальный роторный энкодер с полым валом, предназначенный для точного измерения углового положения, скорости и направления вращения вала. Модель отличается высокой надежностью, устойчивостью к вибрациям и помехам, что делает её востребованной в промышленной автоматизации, станкостроении и робототехнике.

Основные особенности:

• Тип выхода: инкрементальный (импульсный)
• Разрешение: 10 импульсов на оборот (10 P/R)
• Фазовые каналы: A, B, Z (нулевая метка)
• Тип вала: полый вал (с фиксацией пружинным зажимом)
• Корпус: металлический, защищенный от пыли и брызг
• Выходной сигнал: линейный драйвер (HTL) или open collector (в зависимости от модификации)

Технические характеристики

| Параметр | Значение | |-----------------------------|----------------------------------| | Тип энкодера | Инкрементальный, роторный | | Разрешение | 10 импульсов/оборот (10 P/R) | | Выходные сигналы | A, B, Z (опционально инверсные) | | Напряжение питания | 5–24 В DC | | Максимальный ток потребления | ≤ 100 мА | | Частота отклика | До 100 кГц | | Механическая скорость | До 6000 об/мин | | Степень защиты | IP50 (стандарт), IP64 (опция) | | Рабочая температура | -10°C до +70°C | | Материал корпуса | Алюминиевый сплав | | Диаметр вала | 6 мм (полый) | | Способ монтажа | Пружинный зажим | | Длина кабеля | 2 м (стандарт), опционально — другие варианты |

Парт-номера и совместимые модели

Аналоги и парт-номера E6B2-CWZ1X 10P/R

1. Omron:

   • E6B2-CWZ1X 10P/R (базовая модель)
   • E6B2-CWZ3E 10P/R (с выходом NPN open collector)
   • E6B2-CWZ6C 10P/R (с выходом PNP open collector)

2. Другие производители (совместимые аналоги):

   • Autonics: E40S6-10-3-T-5
   • Pepperl+Fuchs: DFS60A-S1EA01000
   • Baumer: HOG 10 D 1024 (аналог с большим разрешением)

3. Совместимые контроллеры и системы:

   • PLC Omron (CP1, CJ, NX серии)
   • Siemens S7-1200/1500 (с соответствующим интерфейсом)
   • Mitsubishi FX/Q серии
   • Arduino, Raspberry Pi (через цифровые входы или счетчики импульсов)

Применение

Энкодер E6B2-CWZ1X 10P/R используется в:

• Системах ЧПУ и сервоприводах
• Текстильных и упаковочных машинах
• Робототехнике (определение позиции)
• Конвейерных линиях (контроль скорости)

Если требуется более высокое разрешение, можно рассмотреть модели E6B2-CWZ1X 100P/R или 1024P/R.

Для уточнения специфики подключения рекомендуется сверяться с даташитом производителя.
