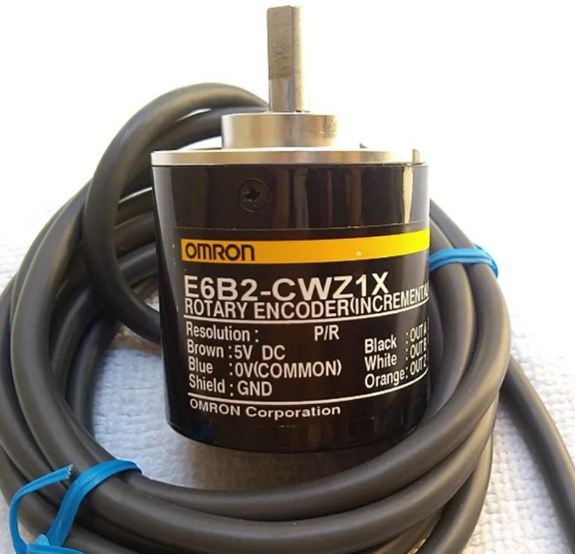

Энкодер E6B2-CWZ1X 1500P/R

Описание энкодера E6B2-CWZ1X 1500P/R

Энкодер E6B2-CWZ1X 1500P/R – это инкрементальный вращающийся энкодер с оптическим принципом измерения, предназначенный для точного определения угла поворота, скорости и направления вращения вала. Модель оснащена выходными сигналами A, B, Z (индексный канал) и инверсными (A̅, B̅, Z̅) для повышения помехоустойчивости.

Энкодер широко применяется в промышленной автоматизации, станках с ЧПУ, сервоприводах, робототехнике и других системах, требующих высокоточной обратной связи по положению.

Технические характеристики

| Характеристика | Значение | |--------------------------|--------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 1500 импульсов на оборот (P/R) | | Выходной сигнал | Двухканальный (A, B) с индексным импульсом (Z), дифференциальный (RS422) | | Напряжение питания | 5 В (±5%) | | Потребляемый ток | ≤ 80 мА | | Макс. скорость вращения | 6000 об/мин | | Диаметр вала | 6 мм (возможны варианты) | | Корпус | Металлический, с креплением на фланец | | Степень защиты | IP50 (стандартная), возможны варианты с IP64 | | Рабочая температура | -10°C ~ +70°C | | Выходная схема | Линейный драйвер (HTL/TTL-совместимый) | | Фаза сигнала | A/B в квадратуре (сдвиг 90°) | | Длина кабеля | Стандартно 1,5 м (возможны другие варианты) |

Совместимые модели и аналоги

Парт-номера и аналоги E6B2-CWZ1X 1500P/R:

• Omron

  • E6B2-CWZ1X 1000P/R (аналог с 1000 импульсов)
  • E6B2-CWZ1X 2000P/R (аналог с 2000 импульсов)
  • E6B2-CWZ3E (с открытым коллектором)
  • E6B2-CWZ6C (с комплементарными выходами)

• Другие производители (аналоги):

  • Autonics – E50S8-1500-3-T-24
  • Pepperl+Fuchs – HOG10-1500
  • Sick – DFS60A-S1EA15000 (инкрементальный, 1500 PPR)
  • Baumer – HOG 10D-1500

Совместимость

Энкодер E6B2-CWZ1X 1500P/R совместим с:

• Контроллерами Omron (CP1, CJ, NJ серии)
• ПЛК Siemens (S7-1200, S7-1500 с модулями высокоскоростного ввода)
• Частотными преобразователями (Delta, Yaskawa, Mitsubishi)
• Сервоусилителями (Yaskawa, Omron, Panasonic)

Если требуется замена, важно учитывать:

• Напряжение питания (5 В, 12 В, 24 В)
• Тип выхода (HTL, TTL, RS422)
• Разрешение (PPR)

Примечание: Для точного подбора аналога рекомендуется сверяться с даташитом производителя.
