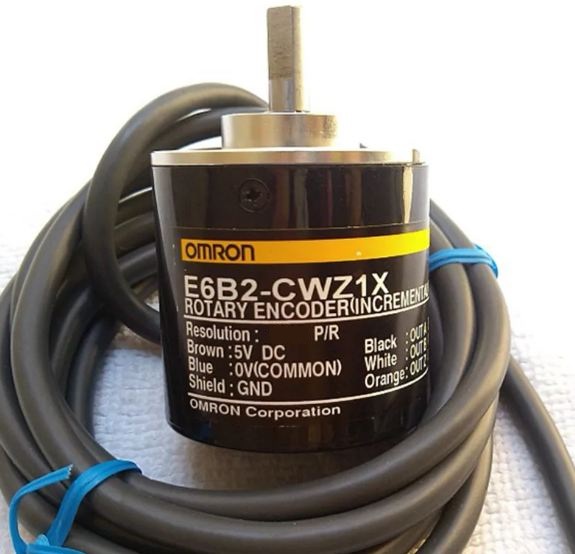

Энкодер E6B2-CWZ1X 360P/R

Описание и технические характеристики энкодера E6B2-CWZ1X 360P/R

Описание:
Энкодер E6B2-CWZ1X 360P/R – это инкрементальный ротационный энкoder с оптическим принципом измерения, предназначенный для точного определения угла поворота, скорости и направления вращения вала. Модель отличается высокой надежностью, устойчивостью к вибрациям и широким диапазоном рабочих температур. Используется в промышленной автоматике, станках ЧПУ, робототехнике и других системах, требующих точного позиционирования.

Технические характеристики:

| Параметр | Значение |
|----------|----------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение | 360 импульсов на оборот (P/R) |
| Выходной сигнал | Линейный дифференциальный (A, B, Z) |
| Напряжение питания | 5 В ±5% (DC) |
| Максимальный ток потребления | ≤ 80 мА |
| Выходной ток | ≤ 40 мА |
| Частота отклика | 0–100 кГц |
| Фазовый сдвиг | 90° ±45° (A и B) |
| Скважность выходных сигналов | 50% ±10% |
| Макс. скорость вращения | 6000 об/мин |
| Механическая нагрузка | ≤ 10 Н·м (радиальная), ≤ 5 Н·м (осевая) |
| Степень защиты | IP50 |
| Рабочая температура | -10°C … +70°C |
| Влагоустойчивость | ≤ 85% (без конденсата) |
| Материал корпуса | Алюминиевый сплав |
| Тип вала | Полый (сверление под шпонку) |
| Диаметр вала | 6 мм |
| Вес | ~300 г |

Парт-номера и совместимые модели

Парт-номера того же семейства:

• E6B2-CWZ3E (500P/R)
• E6B2-CWZ5B (1000P/R)
• E6B2-CWZ6C (2000P/R)
• E6B2-CWZ1X (360P/R) – текущая модель

Совместимые модели (аналоги от других производителей):

• Omron E6B2-CWZ6C (2000P/R)
• Autonics E50S8-360-3-T-1
• Hengstler RI58-O/3600EK.42KB
• Sick DFS60A-S1EA03600
• Baumer HOG 10 D 1000

Совместимые контроллеры и интерфейсы:

• Подключение через дифференциальный вход (RS422)
• Совместим с PLC: Siemens, Omron, Mitsubishi, Allen-Bradley
• Работает с модулями сбора данных (DAQ) и ЧПУ-контроллерами
