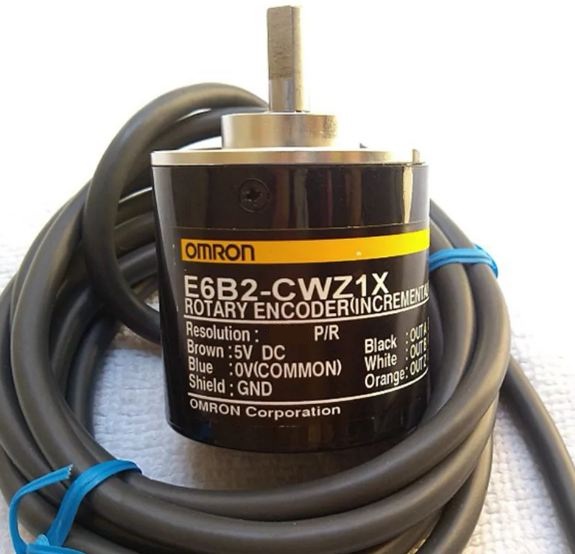

Энкодер E6B2-CWZ1X 500P/R

Описание энкодера E6B2-CWZ1X 500P/R

Энкодер E6B2-CWZ1X 500P/R – это инкрементальный вращающийся энкодер с оптической технологией измерения, предназначенный для точного контроля скорости, направления и положения вала. Модель отличается высокой надежностью, стабильностью работы и устойчивостью к внешним воздействиям.

Применение:
✔ Промышленные станки (ЧПУ, токарные, фрезерные)
✔ Робототехника и автоматизированные системы
✔ Текстильное и упаковочное оборудование
✔ Медицинские и измерительные приборы

Технические характеристики

| Параметр | Значение | |-----------------------------|-----------------------------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 500 импульсов на оборот (500 P/R) | | Выходной сигнал | Линейный (A, B, Z) / опционально: разностный (A, /A, B, /B, Z, /Z) | | Напряжение питания | 5 В ±5% (стандарт), возможны версии 12-24 В | | Ток потребления | ≤ 80 мА | | Макс. скорость вращения | 6000 об/мин | | Тип вала | Полый вал (6 мм) / сплошной вал | | Защита | IP50 (стандарт), возможны IP64/IP65 | | Рабочая температура | -10°C до +70°C | | Корпус | Алюминиевый, компактный (Ø40 мм) | | Выходной разъем | Кабельный выход (стандарт) / разъемное соединение |

Парт-номера и совместимые модели

Основные парт-номера E6B2-CWZ1X:

• E6B2-CWZ1X 500P/R (базовая модель)
• E6B2-CWZ1X 1000P/R (версия с 1000 импульсов)
• E6B2-CWZ3E 500P/R (с разностными выходами)
• E6B2-CWZ6C 500P/R (с разъемным подключением)

Совместимые модели и аналоги:

• Omron: E6B2-CWZ6C, E6B2-CWZ3E
• Autonics: E50S8-500-3-T-24, E50H8-500-3-T-24
• Kübler: 05.2400.1122.0100
• Encoder Products Company: 260-100-500-1-I

Особенности:

✅ Высокая точность и стабильность сигнала
✅ Ударопрочный корпус для тяжелых условий эксплуатации
✅ Гибкие варианты подключения (кабель/разъем)
✅ Совместимость с большинством ЧПУ-контроллеров (Siemens, Fanuc, Mitsubishi)

Если требуется другая модификация (другое разрешение, тип выхода или питание), уточняйте у производителя или поставщика.
