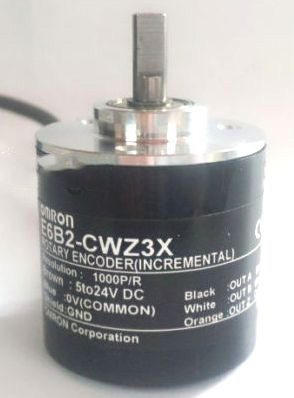

Энкодер E6B2-CWZ3X 1000P/R

Описание и технические характеристики энкодера E6B2-CWZ3X 1000P/R

Описание:
Энкодер E6B2-CWZ3X 1000P/R – это инкрементальный поворотный энкодер с оптическим датчиком, предназначенный для точного измерения скорости, положения и направления вращения вала. Модель имеет разрешение 1000 импульсов на оборот (P/R) и выходной сигнал в формате квадратурного кода (A, B, Z). Корпус выполнен из алюминиевого сплава, обеспечивая высокую прочность и устойчивость к внешним воздействиям.

Энкодер совместим с промышленными системами автоматизации, ЧПУ-станками, сервоприводами и робототехникой.

Технические характеристики:

| Параметр | Значение | |----------------------------|-------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 1000 импульсов/оборот (P/R) | | Выходной сигнал | Квадратурный (A, B, Z), дифференциальный (Line Driver) | | Напряжение питания | 5 В ±5%, 12–24 В (в зависимости от модификации) | | Ток потребления | ≤ 100 мА | | Макс. частота响应 | 100 кГц | | Фаза Z (нулевая метка) | 1 импульс/оборот | | Диаметр вала | 6 мм / 10 мм (в зависимости от исполнения) | | Способ монтажа | Фланцевый | | Степень защиты | IP50 / IP64 (зависит от модели) | | Рабочая температура | -10°C до +70°C | | Виброустойчивость | 10–2000 Гц, 20 м/с² | | Ударопрочность | 1000 м/с², 11 мс |

Парт-номера и совместимые аналоги:

Оригинальная модель и модификации:

• E6B2-CWZ3X 1000P/R (стандартная версия)
• E6B2-CWZ3E 1000P/R (с доп. защитой)
• E6B2-CWZ6X 1000P/R (увеличенный вал 10 мм)
• E6B2-CWZ1X 1000P/R (альтернативный выходной сигнал)

Совместимые аналоги от других производителей:

• Omron E6B2-CWZ6C 1000P/R
• Autonics E40S6-1000-3-T-24
• Pepperl+Fuchs DFS60B-S1PA1000
• Hengstler RI-58TD/1000ED/24

Применение:

• Промышленные станки с ЧПУ
• Робототехника и сервоприводы
• Текстильное и упаковочное оборудование
• Системы позиционирования

Энкодер E6B2-CWZ3X 1000P/R обеспечивает высокую точность и надежность в условиях интенсивной эксплуатации. Для выбора альтернатив рекомендуется проверять распиновку и параметры сигнала.
