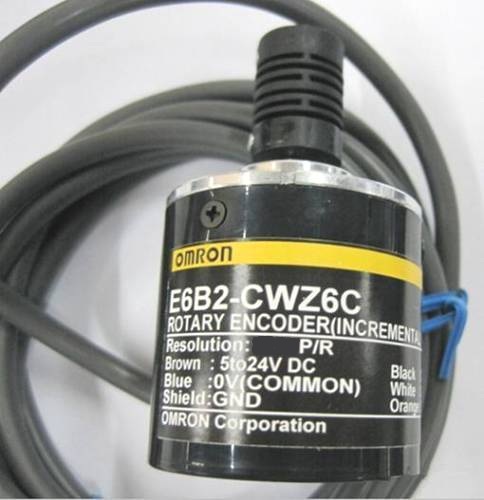

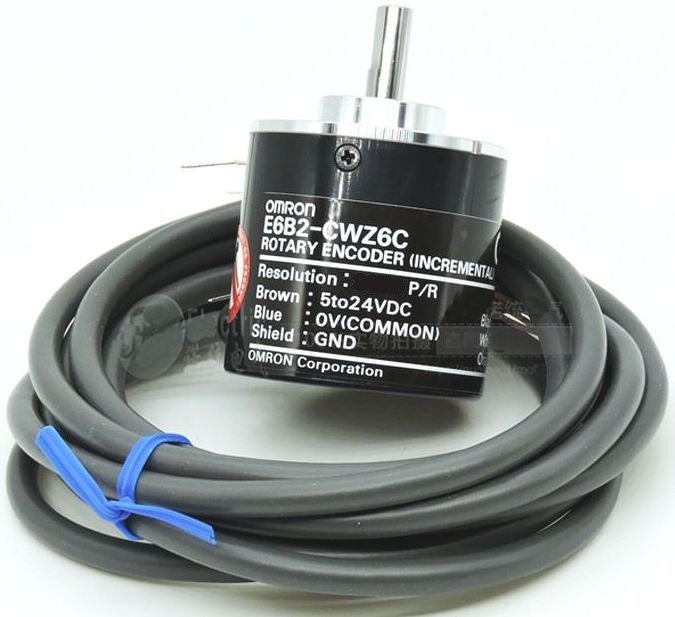

Энкодер E6B2-CWZ6C 100P/R

Описание энкодера E6B2-CWZ6C 100P/R

Энкодер E6B2-CWZ6C 100P/R — это инкрементальный роторный энкодер с оптическим принципом действия, предназначенный для точного измерения углового положения и скорости вращения вала. Модель отличается высокой надежностью, устойчивостью к вибрациям и помехам, что делает ее применимой в промышленной автоматизации, станкостроении, робототехнике и других областях.

Ключевые особенности:

• Разрешение: 100 импульсов на оборот (100 P/R)
• Выходной сигнал: двухканальный (A/B) со сдвигом 90° и индексным импульсом (Z)
• Тип выхода: линейный (HTL) или Open Collector (NPN) в зависимости от модификации
• Напряжение питания: 5–24 В DC
• Макс. частота отклика: 100 кГц
• Защита: IP50 (от пыли и брызг)
• Материал корпуса: металл (алюминий)
• Тип вала: сплошной (6 мм)
• Рабочая температура: –10°C до +70°C

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение | 100 импульсов/оборот (A/B/Z) |
| Выходной сигнал | Линейный (HTL) или NPN (Open Collector) |
| Напряжение питания | 5–24 В DC (±10%) |
| Ток потребления | ≤ 80 мА |
| Макс. скорость вращения | 6000 об/мин |
| Защита | IP50 |
| Диаметр вала | 6 мм |
| Крутящий момент | ≤ 0.01 Н·м |
| Вес | ~250 г |
| Степень защиты | IP50 |

Парт-номера и совместимые модели

Основные парт-номера E6B2-CWZ6C 100P/R:

• E6B2-CWZ6C 100P/R 0.5M (с кабелем 0.5 м)
• E6B2-CWZ6C 100P/R 1M (с кабелем 1 м)
• E6B2-CWZ6C 100P/R 2M (с кабелем 2 м)
• E6B2-CWZ6C 100P/R 3M (с кабелем 3 м)

Аналоги и совместимые модели:

• Omron E6B2-CWZ6C 200P/R (200 импульсов/оборот)
• Omron E6B2-CWZ6C 600P/R (600 импульсов/оборот)
• Omron E6B2-CWZ3E (компактная версия)
• Autonics E40S6-1000-3-T-24 (альтернатива с 1000 P/R)
• Hengstler RI58-O/1000EK.42IB (высокоточный аналог)

Применение

Энкодер E6B2-CWZ6C 100P/R используется в:

• Станках ЧПУ (позиционирование осей)
• Робототехнике (обратная связь двигателей)
• Конвейерных системах (контроль скорости)
• Текстильном оборудовании (синхронизация валов)
• Упаковочных машинах (точное позиционирование)

Этот энкодер совместим с большинством промышленных контроллеров (Siemens, Mitsubishi, Omron) и ЧПУ-систем.

Если требуется другой вариант разрешения (200P/R, 600P/R) или тип выхода (HTL vs NPN), можно рассмотреть модификации в линейке E6B2-CWZ6C.
