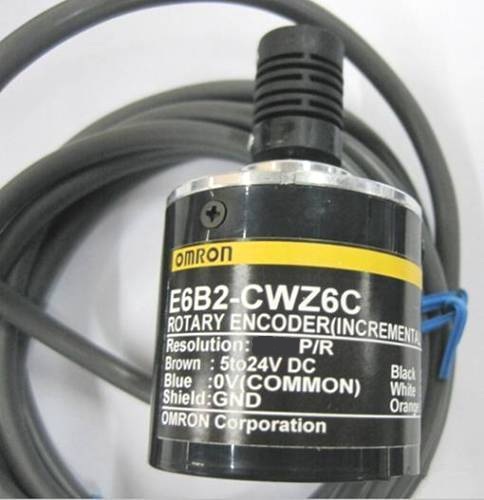

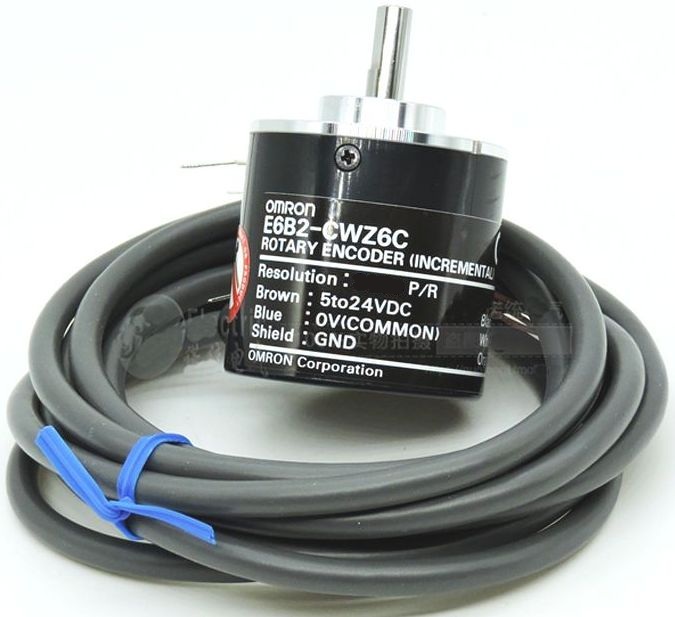

Энкодер E6B2-CWZ6C 1200P/R

Описание энкодера E6B2-CWZ6C 1200P/R

Энкодер E6B2-CWZ6C 1200P/R – это инкрементальный энкодер с оптическим датчиком, предназначенный для точного измерения углового положения, скорости и направления вращения вала. Модель обладает высоким разрешением (1200 импульсов на оборот), что делает её подходящей для задач автоматизации, управления движением, станков с ЧПУ, робототехники и других промышленных применений.

Корпус выполнен из прочного металла, обеспечивающего защиту от механических воздействий и вибраций. Энкодер имеет компактные габариты и стандартные крепления, что упрощает его монтаж.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение | 1200 импульсов/оборот (P/R) |
| Выходной сигнал | Линейный (A, B, Z) с доп. инверсией (A̅, B̅, Z̅) |
| Тип выхода | Линейный драйвер (HTL) |
| Напряжение питания | 5 В ±5% или 12–24 В DC (в зависимости от версии) |
| Макс. частота отклика | 100 кГц |
| Макс. скорость вращения | 6000 об/мин |
| Защита | IP50 (от пыли и брызг) |
| Рабочая температура | -10°C до +70°C |
| Тип вала | Сплошной, 6 мм (может быть шлицевой в других версиях) |
| Корпус | Металлический, диаметр ~58 мм |
| Подключение | Кабельный вывод или разъемное соединение |

Совместимые модели и аналоги

Парт-номера и аналоги:

• Omron:
  • E6B2-CWZ6C 1200P/R (основная модель)
  • E6B2-CWZ6B 1200P/R (с разъемным выходом)
  • E6B2-CWZ6X 1200P/R (версия с повышенной защитой)
• Автоматика и аналоги:
  • Autonics E40S6-1200-3-T-5 (аналог с похожими параметрами)
  • Hengstler RI58-O/1200EK.42KB (альтернативный вариант)
  • Sick DFS60A-S1PA12000 (энкодер с аналогичным разрешением)

Совместимые устройства:

• ЧПУ-контроллеры (Siemens, Fanuc, Mitsubishi)
• ПЛК (Omron, Schneider Electric, Allen-Bradley)
• Серводвигатели (Yaskawa, Delta, Bosch Rexroth)

Энкодер E6B2-CWZ6C 1200P/R отличается надежностью и точностью, что делает его популярным выбором в промышленных системах. При замене аналогами важно учитывать тип выхода (HTL/TTL), напряжение питания и крепление.

Если вам нужна дополнительная информация по подключению или совместимости, уточните модель контроллера или привода.
