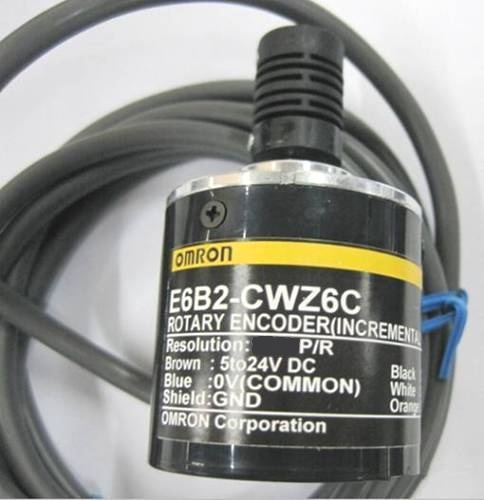

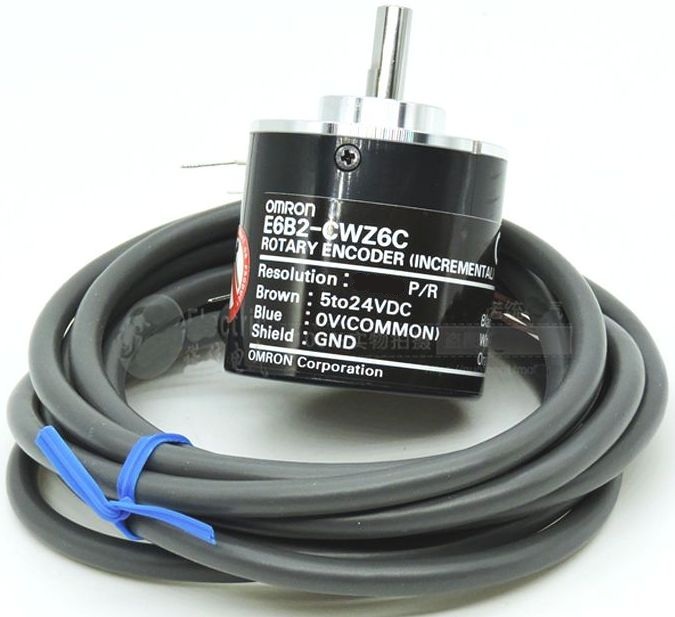

Энкодер E6B2-CWZ6C 200P/R

Описание и технические характеристики энкодера E6B2-CWZ6C 200P/R

Энкодер E6B2-CWZ6C 200P/R – это инкрементальный вращающийся энкодер с оптическим датчиком, предназначенный для точного измерения углового положения, скорости и направления вращения вала. Модель отличается высокой надежностью, устойчивостью к помехам и широким диапазоном рабочих температур.

Основные технические характеристики:

| Параметр | Значение |
|----------|----------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение (импульсов на оборот, P/R) | 200 |
| Выходной сигнал | Линейный (двухканальный квадратурный: A, B) + индексный (Z) |
| Фазы выходного сигнала | 3 канала (A, B, Z) со сдвигом 90° |
| Напряжение питания | 5–24 В постоянного тока (±10%) |
| Выходной ток | ≤ 30 мА (открытый коллектор) |
| Максимальная частота вращения | 6000 об/мин |
| Точность позиционирования | ±20 угловых минут |
| Защита от помех | Есть (фильтрация входных сигналов) |
| Тип вала | Сплошной, диаметр 6 мм |
| Крутящий момент на валу | ≤ 0,098 Н·м |
| Механический ресурс | 100 млн оборотов |
| Степень защиты | IP50 (от пыли, без водозащиты) |
| Рабочая температура | -10°C до +70°C |
| Влагоустойчивость | 35–85% (без конденсации) |
| Материал корпуса | Пластик (PC) |
| Размеры (диаметр × длина) | Ø40 × 35 мм |
| Вес | ~150 г |

Совместимые модели и парт-номера

Аналоги и замены E6B2-CWZ6C 200P/R:

• Omron

  • E6B2-CWZ6C 100P/R (100 импульсов/оборот)
  • E6B2-CWZ6C 300P/R (300 импульсов/оборот)
  • E6B2-CWZ6C 500P/R (500 импульсов/оборот)
  • E6B2-CWZ6C 1024P/R (1024 импульса/оборот)

• Autonics

  • E40S6-200-3-T-24 (200 P/R, 5–24 В)
  • E50S8-200-3-T-24 (200 P/R, 6 мм вал)

• Hengstler

  • RI 58-O/2000ED.41KB (200 P/R, 5 В)

• Kübler

  • 05.2400.1122.0100 (200 P/R, 5–30 В)

• Baumer

  • HOG 10-2000 (200 P/R, 10–30 В)

Совместимые устройства (ЧПУ, сервоприводы, ПЛК):

• ЧПУ – Fanuc, Siemens Sinumerik, Mitsubishi
• Сервоприводы – Yaskawa, Delta, Schneider Electric
• ПЛК – Omron, Siemens S7, Allen-Bradley

Применение

• Промышленные станки (ЧПУ, токарные, фрезерные)
• Робототехника и автоматизированные системы
• Упаковочное и текстильное оборудование
• Системы позиционирования и измерения скорости

Этот энкодер совместим с большинством промышленных контроллеров и систем автоматизации. Если требуется другая модель с аналогичными характеристиками, можно рассмотреть варианты с различным разрешением (100P/R, 500P/R и др.).
