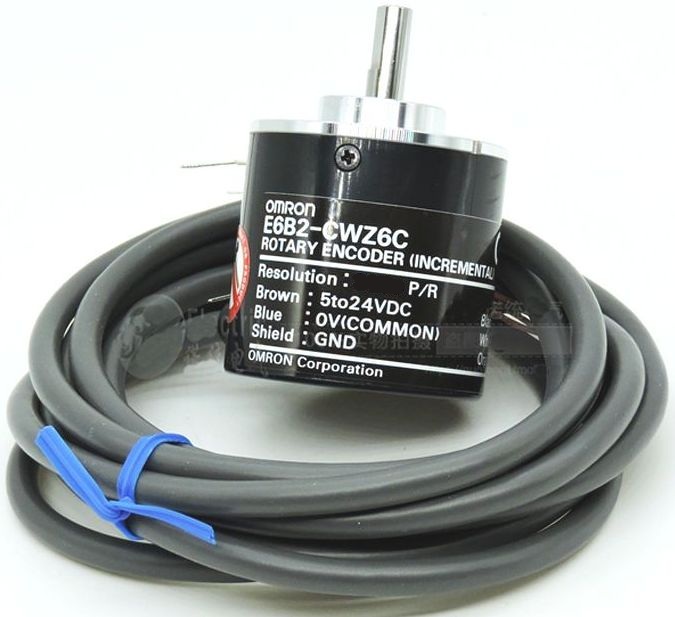

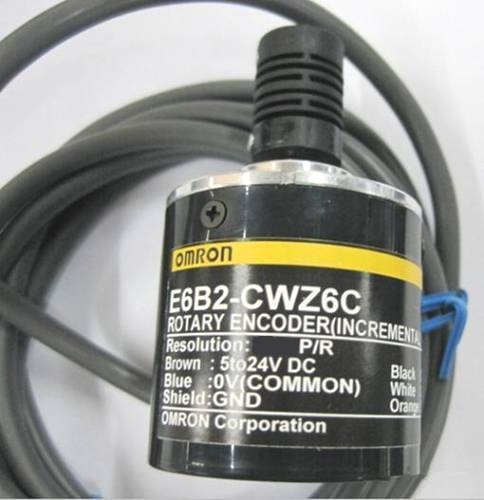

Энкодер E6B2-CWZ6C 40P/R

Описание энкодера E6B2-CWZ6C 40P/R

Энкодер E6B2-CWZ6C 40P/R – это инкрементальный вращающийся энкодер с оптическим датчиком, предназначенный для точного измерения угла поворота, скорости и направления вращения вала. Модель отличается высокой надежностью, устойчивостью к помехам и широким температурным диапазоном работы.

Основные особенности:

• Тип выхода: инкрементальный (2 канала A/B + индекс Z)
• Разрешение: 40 импульсов на оборот (P/R)
• Напряжение питания: 5–24 В постоянного тока
• Выходной сигнал: линейный (HTL) / открытый коллектор (NPN)
• Макс. частота отклика: 100 кГц
• Защита: от короткого замыкания и обратной полярности
• Класс защиты: IP50 (от пыли и брызг)
• Материал корпуса: металл (алюминиевый сплав)
• Тип вала: сплошной (6 мм)
• Температурный диапазон: –10°C до +70°C

Технические характеристики

| Параметр | Значение |
|-------------------------|-------------|
| Модель | E6B2-CWZ6C 40P/R |
| Тип энкодера | Инкрементальный, оптический |
| Разрешение (P/R) | 40 импульсов/оборот |
| Фазы выхода | A, B, Z (индексный сигнал) |
| Выходной сигнал | Линейный (HTL) / NPN (открытый коллектор) |
| Напряжение питания | 5–24 В DC (±10%) |
| Потребляемый ток | ≤ 80 мА |
| Частота отклика | До 100 кГц |
| Тип вала | Сплошной, Ø6 мм |
| Крутящий момент | ≤ 0.01 Н·м |
| Сопротивление изоляции | ≥ 50 МОм (500 В DC) |
| Степень защиты | IP50 |
| Рабочая температура | –10°C до +70°C |
| Хранение | –25°C до +85°C |
| Виброустойчивость | 10–55 Гц, 1.5 мм амплитуда |
| Ударопрочность | 100 м/с² (11 ms) |
| Вес | ~200 г |

Парт-номера и совместимые модели

Аналоги и замены:

• E6B2-CWZ6C 100P/R (100 импульсов/оборот)
• E6B2-CWZ6C 600P/R (600 импульсов/оборот)
• E6B2-CWZ3E (с комплементарными выходами)
• E6B2-CWZ1X (с открытым коллектором)

Совместимые модели (по типу и разъемам):

• Omron E6A2-C, E6C2-C, E6H-C
• Autonics E40S, E50S
• Hengstler RI-58, RI-76

Применение

Энкодер E6B2-CWZ6C 40P/R применяется в:

• Промышленных станках (ЧПУ, фрезерные, токарные)
• Робототехнике и сервоприводах
• Упаковочном оборудовании
• Текстильных машинах
• Системах автоматизации

Если нужны дополнительные варианты замены или спецификации – уточните условия использования!
