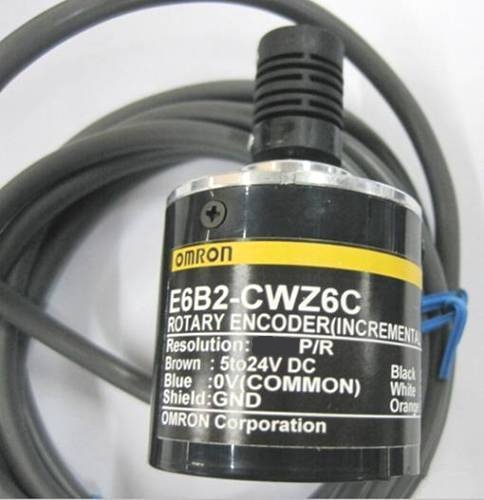

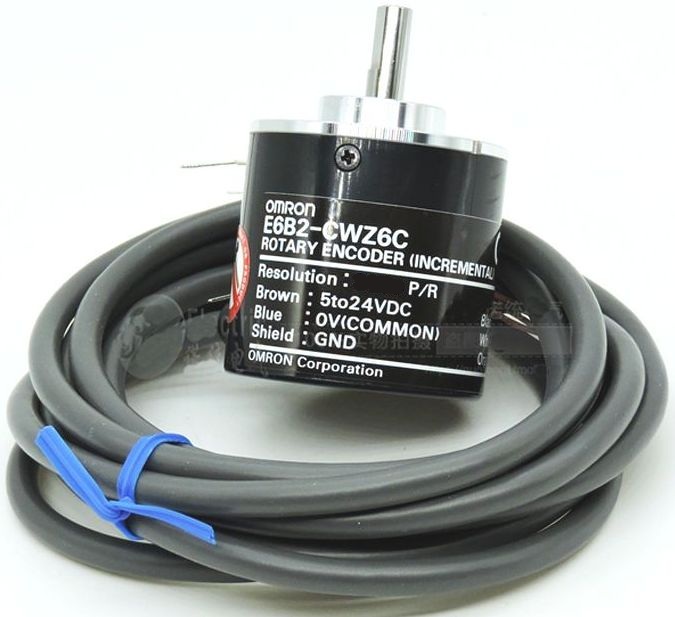

Энкодер E6B2-CWZ6C 500P/R

Описание энкодера E6B2-CWZ6C 500P/R

Энкодер E6B2-CWZ6C 500P/R — это инкрементальный ротационный датчик с оптическим принципом действия, предназначенный для измерения скорости, направления и угла вращения вала. Модель отличается высокой надежностью, точностью и устойчивостью к внешним воздействиям, что делает её востребованной в промышленной автоматизации, станкостроении, робототехнике и сервоприводах.

Энкодер имеет разрешение 500 импульсов на оборот (500 P/R), выходные сигналы A, B, Z (двухканальные квадратурные импульсы с индексным сигналом) и интерфейс линейного драйвера (HTL) для совместимости с промышленными контроллерами. Корпус выполнен из алюминиевого сплава, обеспечивая защиту от пыли и влаги (стандарт IP50).

Технические характеристики

| Параметр | Значение | |----------------------------|--------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 500 импульсов/оборот (500 P/R) | | Выходные сигналы | A, B, Z (HTL-совместимый) | | Напряжение питания | 5–24 В DC (±10%) | | Ток потребления | ≤ 80 мА | | Максимальная частота | 100 кГц | | Рабочая температура | -10°C до +70°C | | Защита (IP) | IP50 | | Материал корпуса | Алюминиевый сплав | | Диаметр вала | 6 мм | | Крутящий момент на валу | ≤ 0,01 Н·м | | Вибрационная устойчивость | 10–2000 Гц, 20 м/с² | | Ударная устойчивость | 100 м/с², 11 мс | | Срок службы | ≥ 50 млн оборотов |

Парт-номера и совместимые модели

Аналоги и альтернативные парт-номера:

• Omron: E6B2-CWZ6C 500P/R (оригинал)
• Autonics: E50S8-500-3-T-24
• Hengstler: RI58-O/500EK.42KB
• Baumer: HOG 10-500-3F-5/24L
• Kübler: 05.2400.5111.5000

Совместимые модели контроллеров и приводов:

• Siemens: SIMATIC S7-1200, SINAMICS V90
• Mitsubishi: MR-JE, MR-J4
• Omron: MX2, R88D
• Delta: ASDA-B3, MS300
• Yaskawa: SGDV, SGMJV

Применение

Энкодер E6B2-CWZ6C 500P/R используется в:

• Промышленных станках (ЧПУ, токарные, фрезерные)
• Робототехнике и сервосистемах
• Упаковочном оборудовании
• Текстильных и печатных машинах
• Системах позиционирования

Если требуется более высокое разрешение или абсолютный энкодер, рекомендуется рассмотреть модели E6C2-CWZ6C (1024 P/R) или E6F (абсолютный тип).

Для уточнения спецификаций и замены рекомендуется проверять datasheet производителя.
