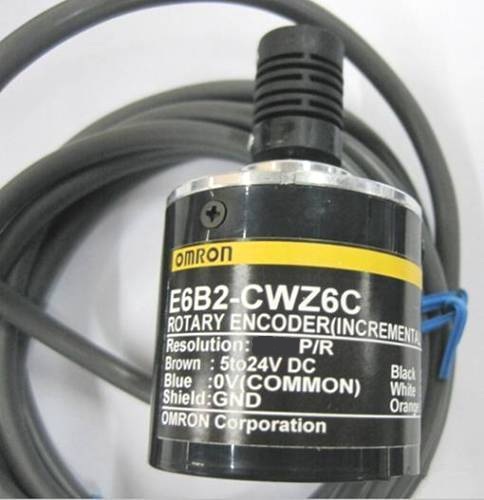

Энкодер E6B2-CWZ6C 50P/R

Описание энкодера E6B2-CWZ6C 50P/R

Энкодер E6B2-CWZ6C 50P/R – это инкрементальный роторный энкодер с оптическим принципом измерения, предназначенный для точного определения углового положения, скорости и направления вращения вала. Модель отличается высокой надежностью, устойчивостью к вибрациям и помехам, что делает её востребованной в промышленных системах автоматизации, ЧПУ-станках, сервоприводах и робототехнике.

Технические характеристики

| Параметр | Значение | |----------------------------|-------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение (импульсов/оборот) | 50 P/R (50 импульсов на оборот) | | Фазы выхода | A, B, Z (индексный сигнал) | | Тип выхода | Линейный (двухтактный, push-pull) | | Напряжение питания | 5–24 В DC | | Макс. ток потребления | ≤ 80 мА | | Частота отклика | До 100 кГц | | Диаметр вала | 6 мм | | Класс защиты | IP50 (защита от пыли) | | Рабочая температура | -10°C до +70°C | | Корпус | Алюминиевый | | Крепление | Фланцевое (фланец 36 мм) | | Вес | ~150 г |

Парт-номера и совместимые модели

Аналоги и заменители E6B2-CWZ6C 50P/R:

• Omron E6B2-CWZ6C 100P/R (версия с разрешением 100 импульсов/оборот)
• Omron E6B2-CWZ6C 200P/R (версия с разрешением 200 импульсов/оборот)
• Autonics E50S8-1024-3-T-5 (1024 P/R, совместим по креплению)
• Pepperl+Fuchs DFS60B-S1EA01024 (1024 P/R, аналог с индексным сигналом)
• Sick DFS60B-S1EA01024 (альтернативный вариант)

Совместимые устройства и системы:

• ЧПУ-контроллеры (Siemens, Fanuc, Mitsubishi)
• Сервоприводы (Yaskawa, Delta, Schneider Electric)
• Промышленные ПЛК (Omron, Allen-Bradley, Siemens S7)

Применение

• Позиционирование в станках с ЧПУ
• Обратная связь в сервосистемах
• Контроль скорости двигателей
• Робототехника и автоматизированные линии

Энкодер E6B2-CWZ6C 50P/R обеспечивает стабильную работу в условиях промышленной эксплуатации и совместим с большинством стандартных интерфейсов управления.
