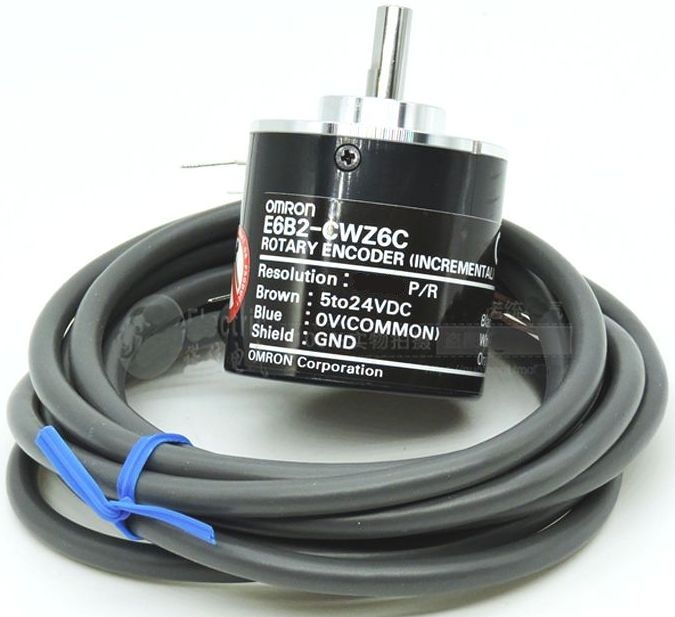

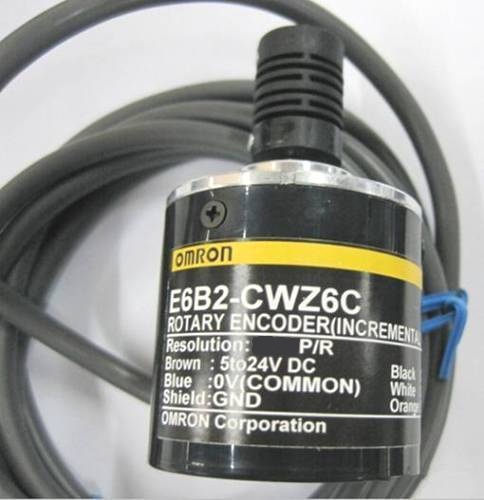

Энкодер E6B2-CWZ6C 900P/R

Описание энкодера E6B2-CWZ6C 900P/R

Энкодер E6B2-CWZ6C 900P/R – это инкрементальный роторный энкодер с оптическим принципом действия, предназначенный для измерения угла поворота и скорости вращения вала. Модель оснащена импульсным выходом (A, B, Z) и дифференциальными сигналами (Line Driver), что обеспечивает высокую помехоустойчивость и точность измерений.

Энкодер подходит для применения в промышленных системах автоматизации, станках с ЧПУ, сервоприводах, робототехнике и других устройствах, требующих точного позиционирования.

Технические характеристики

| Параметр | Значение | |--------------------------|-------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 900 импульсов на оборот (P/R) | | Выходной сигнал | A, B, Z (дифференциальный, Line Driver, RS422) | | Напряжение питания | 5 В ±5% | | Потребляемый ток | ≤ 90 мА | | Макс. частота отклика | 300 кГц | | Диаметр вала | 6 мм | | Тип вала | Сплошной (без полости) | | Крутящий момент | ≤ 0.01 Н·м | | Макс. скорость вращения | 6000 об/мин | | Защита от пыли/влаги | IP50 | | Рабочая температура | -10°C до +70°C | | Хранение | -25°C до +85°C | | Виброустойчивость | 10–2000 Гц, 100 м/с² | | Ударопрочность | 1000 м/с², 11 мс | | Корпус | Алюминиевый | | Вес | ~300 г |

Парт-номера и совместимые модели

Аналогичные модели от Omron (совместимые по характеристикам):

• E6B2-CWZ6C 1000P/R (аналог с разрешением 1000 импульсов/оборот)
• E6B2-CWZ6C 2000P/R (высокое разрешение)
• E6B2-CWZ3E 900P/R (с открытым коллектором вместо Line Driver)
• E6B2-CWZ1X 900P/R (с комплементарными выходами)

Аналоги от других производителей:

• Autonics E40S6-900-3-T-5
• Hengstler RI58-O/9000EK.42KB (с другим креплением)
• Baumer GIHM 04M0500/S14N
• Pepperl+Fuchs DFS60A-S1EA90000

Если требуется точная замена, необходимо учитывать тип крепления, диаметр вала и выходные сигналы.

Применение

• Промышленные станки с ЧПУ
• Робототехника и сервоприводы
• Упаковочное оборудование
• Конвейерные системы
• Точные системы позиционирования

Энкодер E6B2-CWZ6C 900P/R обеспечивает надежную работу в условиях вибрации и пыли, а его дифференциальный выход делает его устойчивым к электромагнитным помехам.
