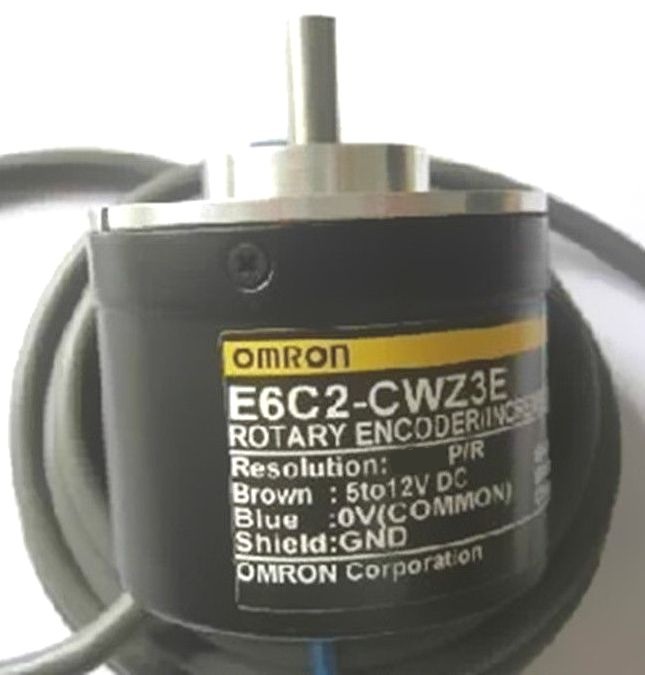

Энкодер E6C2-CWZ3E 100P/R

Описание энкодера E6C2-CWZ3E 100P/R

E6C2-CWZ3E 100P/R – инкрементальный энкодер с разъемным валом, оптической схемой измерения и компактным корпусом. Предназначен для точного измерения угла поворота, скорости и направления вращения в промышленных автоматизированных системах, станках ЧПУ, сервоприводах и робототехнике.

Технические характеристики

| Параметр | Значение | |----------------------------|-------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 100 импульсов на оборот (100 P/R) | | Выходной сигнал | Линейный дифференциальный (A, /A, B, /B, Z, /Z) | | Напряжение питания | 5 В ±5% (DC) | | Потребляемый ток | ≤ 80 мА | | Макс. частота响应 | 100 кГц | | Рабочая температура | -10°C до +70°C | | Степень защиты | IP50 (защита от пыли) | | Материал корпуса | Пластик (самозатухающий) | | Диаметр вала | 6 мм (с разрезом) | | Макс. нагрузка на вал | 10 Н (радиальная), 5 Н (осевая) | | Масса | ~200 г |

Ключевые особенности

• Высокая точность и стабильность сигнала.
• Дифференциальные выходы (RS-422) для помехоустойчивости.
• Разъемный вал для удобства монтажа.
• Компактный размер (фланцевый крепеж).

Парт-номера и совместимые модели

Аналогичные модели Omron:

• E6C2-CWZ6C 100P/R – аналогичный, но с кабельным выходом.
• E6C3-CWZ5GH 100P/R – усиленная версия с металлическим корпусом (IP65).

Совместимые замены других брендов:

• Autonics: E40S6-100-3-T-1
• Pepperl+Fuchs: HOG10-1024HD3 (1024 имп./об., но совместим по интерфейсу).
• Sick: DFS60E-S1EA10000 (альтернатива с аналогичными характеристиками).

Другие версии E6C2-CWZ3E:

• E6C2-CWZ3E 200P/R – 200 импульсов/оборот.
• E6C2-CWZ3E 500P/R – 500 импульсов/оборот.

Применение

• Прецизионные станки с ЧПУ.
• Серводвигатели (совместим с драйверами Yaskawa, Delta, Mitsubishi).
• Робототехника и системы позиционирования.

Для точного подбора аналога рекомендуется проверять распиновку и тип выходного сигнала.
