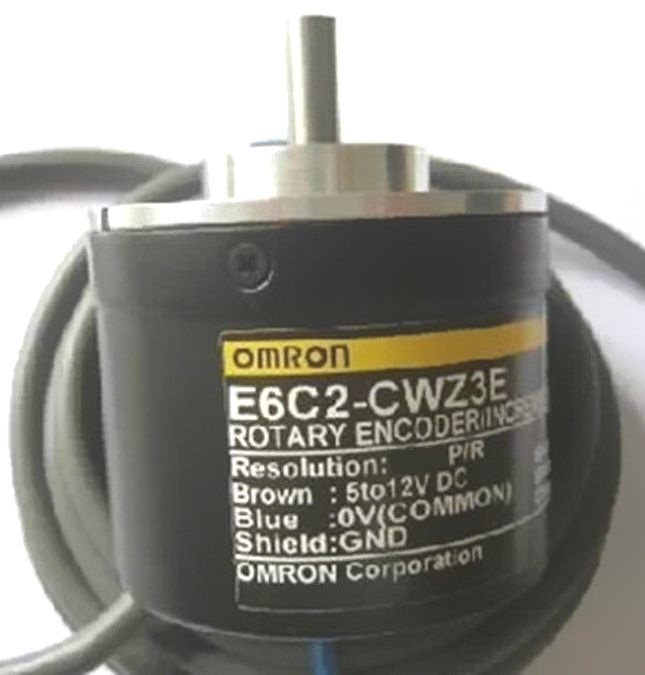

Энкодер E6C2-CWZ3E 2000P/R

Описание энкодера E6C2-CWZ3E 2000P/R

Энкодер E6C2-CWZ3E 2000P/R — это инкрементальный роторный энкодер с оптическим принципом работы, предназначенный для точного измерения углового положения и скорости вращения вала. Модель отличается высокой надежностью, устойчивостью к вибрациям и долгим сроком службы.

Основные особенности:

• 2000 импульсов на оборот (P/R) – высокая разрешающая способность.
• Выходной сигнал: 2-канальный (A, B) с индексным каналом (Z) для определения нулевой точки.
• Фазы A и B со сдвигом 90° – определение направления вращения.
• Выходной формат: Line Driver (дифференциальный), обеспечивающий помехоустойчивость.
• Оптический датчик – высокая точность и стабильность измерений.
• Компактный корпус с креплением на фланец.

Технические характеристики

| Параметр | Значение |
|----------------------------|-------------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение | 2000 импульсов/оборот (P/R) |
| Выходной сигнал | Line Driver (дифференциальный: A, /A, B, /B, Z, /Z) |
| Напряжение питания | 5 В ±5% |
| Потребляемый ток | ≤ 90 мА |
| Макс. частота отклика | 100 кГц |
| Диаметр вала | 6 мм |
| Момент инерции вала | ≤ 4 × 10⁻⁷ кг·м² |
| Макс. скорость вращения| 6000 об/мин |
| Защита | IP50 (от пыли) |
| Рабочая температура | -10°C до +70°C |
| Вес | ~250 г |

Парт-номера и совместимые модели

Аналоги и замены:

• Omron:
  • E6C2-CWZ6C 2000P/R (с открытым коллектором вместо Line Driver)
  • E6C3-CWZ3EH 2000P/R (аналог с улучшенной защитой)
• Autonics:
  • E40S6-2000-3-T-1
• Baumer:
  • HOG 10D-2000
• Hengstler:
  • RI 58-O/2000ED.41KB

Совместимые устройства:

• Контроллеры и ПЛК: Omron CP1E, Siemens S7-1200, Mitsubishi FX Series.
• Частотные преобразователи: Delta VFD, Schneider Altivar.
• Сервоприводы: Yaskawa, Allen-Bradley Kinetix.

Применение

Энкодер E6C2-CWZ3E используется в станках ЧПУ, робототехнике, системах позиционирования, упаковочном оборудовании и других задачах, требующих точного контроля вращения.

Если нужна дополнительная информация по подключению или аналогам – уточните!
