Энкодер E6C2-CWZ3E 20P/R

Описание и технические характеристики энкодера E6C2-CWZ3E 20P/R

Описание:

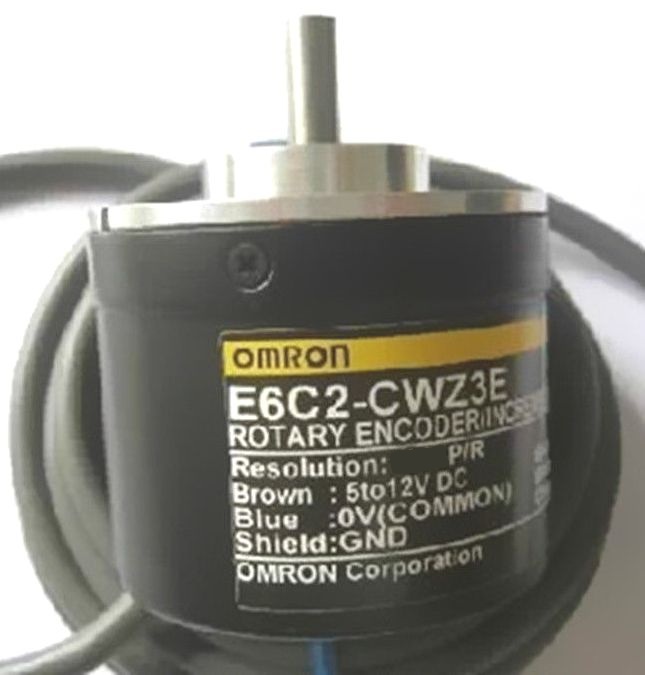

Энкодер E6C2-CWZ3E 20P/R – это инкрементальный поворотный энкодер с оптическим принципом действия. Предназначен для измерения угла поворота, скорости и направления вращения вала в системах промышленной автоматизации, станках, робототехнике и других устройствах управления. Имеет компактный корпус, надежную конструкцию и высокую точность измерений.

Технические характеристики:

| Параметр | Значение | |-------------------------|----------| | Тип энкодера | Инкрементальный, оптический | | Разрешение (PPR) | 20 импульсов на оборот | | Выходной сигнал | Линейный дифференциальный (RS422) – сигналы A, B, Z | | Напряжение питания | 5 В ±5% (DC) | | Потребляемый ток | ≤ 90 мА | | Макс. частота отклика | 100 кГц | | Диаметр вала | 6 мм | | Тип вала | Сплошной (без полости) | | Момент инерции вала | ≤ 4 × 10⁻⁶ кг·м² | | Макс. скорость вращения | 6000 об/мин | | Защита от пыли и влаги | IP50 | | Рабочая температура | от -10 °C до +70 °C | | Вес | ~120 г |

Совместимые модели и аналоги

Парт-номера и аналоги:

• E6C2-CWZ3E 20P/R (оригинал от Omron)
• E6C2-CWZ3E 100P/R (версия с разрешением 100 импульсов на оборот)
• E6C2-CWZ6C 20P/R (версия с открытым коллектором вместо дифференциального выхода)
• E6C3-CWZ3E 20P/R (модель с увеличенным ресурсом)

Совместимые аналоги других производителей:

• Autonics E40S6-20-3-T-5
• Sick DFS60E-S3PA20000
• Pepperl+Fuchs RVI50N-11AAR1BN-1024P (требуется проверка распиновки)

Энкодер E6C2-CWZ3E 20P/R подходит для замены в системах, где требуется низкое разрешение и надежный дифференциальный выход. Для уточнения совместимости с конкретным оборудованием рекомендуется проверять распиновку и электрические параметры.
