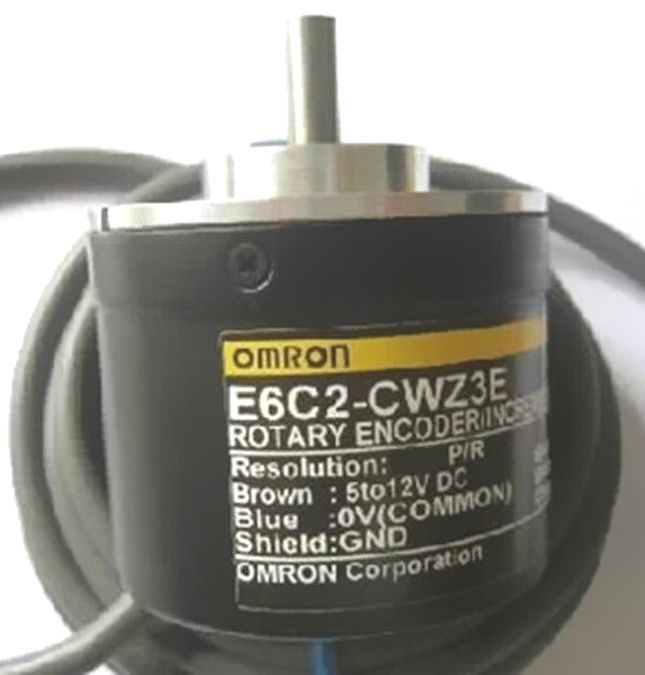

Энкодер E6C2-CWZ3E 300P/R

Описание энкодера E6C2-CWZ3E 300P/R

Энкодер E6C2-CWZ3E 300P/R – это инкрементальный роторный энкoder от Omron, предназначенный для точного измерения угла поворота, скорости и направления вращения вала. Он широко применяется в промышленной автоматизации, станках с ЧПУ, робототехнике и сервоприводах.

Модель 300P/R означает, что энкодер выдает 300 импульсов на один оборот, обеспечивая высокую точность измерений. Корпус выполнен из прочного металла, что повышает устойчивость к вибрациям и механическим нагрузкам.

Технические характеристики

| Параметр | Значение |
|----------------------------|--------------|
| Тип энкодера | Инкрементальный, с двумя каналами (A/B) и индексным импульсом (Z) |
| Разрешение | 300 импульсов/оборот (P/R) |
| Тип выхода | Линейный драйвер (доп. выходные сигналы: /A, /B, /Z) |
| Напряжение питания | 5 В ±5% |
| Ток потребления | ≤ 80 мА |
| Выходной сигнал | Двухфазный квадратурный (сдвиг 90°), индексный |
| Макс. скорость вращения| 6000 об/мин |
| Защита от помех | Встроенная защита от обратной полярности и короткого замыкания |
| Степень защиты | IP50 (защита от пыли) |
| Диаметр вала | 6 мм |
| Крепление | Фланцевое (крепежные отверстия M3) |
| Рабочая температура | -10°C … +70°C |
| Вес | ~300 г |

Совместимые модели и парт-номера

Аналогичные модели Omron:

• E6C2-CWZ3E 100P/R (100 импульсов/оборот)
• E6C2-CWZ3E 500P/R (500 импульсов/оборот)
• E6C2-CWZ3E 1000P/R (1000 импульсов/оборот)
• E6C2-CWZ6C 300P/R (аналоговый выход)
• E6C3-AG5C-C 300P/R (другой форм-фактор)

Совместимые модели других производителей:

• Autonics E40S6-300-3-T-24 (аналог с похожими характеристиками)
• Pepperl+Fuchs DFS60B-S1PA300.24S3
• Baumer ITD2M16-300-HD-ABZC-5V

Применение

• Промышленные станки (ЧПУ, токарные, фрезерные)
• Робототехника и сервоприводы
• Системы позиционирования
• Упаковочное оборудование

Если вам нужен энкодер для высокоточных измерений с линейным драйверным выходом, E6C2-CWZ3E 300P/R – надежный выбор.
