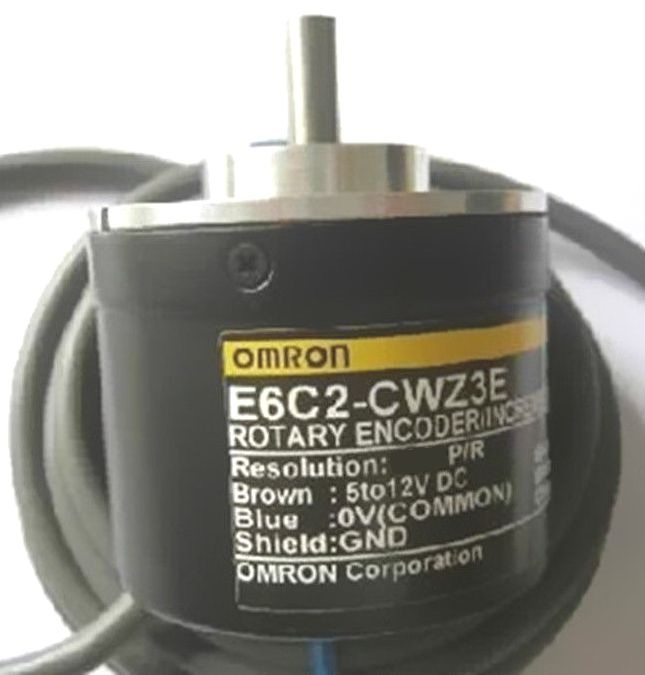

Энкодер E6C2-CWZ3E 60P/R

Описание и технические характеристики энкодера E6C2-CWZ3E 60P/R

Описание:
Энкодер E6C2-CWZ3E 60P/R – это инкрементальный роторный энкoder от Omron, предназначенный для точного измерения угла поворота, скорости и направления вращения вала. Используется в промышленной автоматизации, станках, робототехнике и других системах позиционирования.

Основные особенности:

• Инкрементальный тип – генерирует импульсы при вращении.
• Разрешение – 60 импульсов на оборот (60 P/R).
• Фазовый выход – два канала (A, B) со сдвигом 90° для определения направления вращения.
• Дополнительный индексный сигнал (Z) – один импульс за полный оборот.
• Выходной сигнал – линейный драйвер (дополнительно требуется дифференциальный приемник).
• Напряжение питания – 5 В ±5%.
• Максимальная частота вращения – 6000 об/мин.
• Защита от помех – дифференциальный выход (Line Driver) для устойчивой работы в условиях электромагнитных наводок.
• Тип вала – сплошной, диаметр 6 мм.
• Корпус – алюминиевый, диаметр 40 мм.
• Степень защиты – IP50 (защита от пыли).

Технические характеристики:

| Параметр | Значение |
|----------|----------|
| Тип энкодера | Инкрементальный |
| Разрешение | 60 импульсов/оборот (60 P/R) |
| Выходной сигнал | Двухканальный (A, B), индексный (Z), Line Driver (RS-422) |
| Напряжение питания | 5 В ±5% |
| Потребляемый ток | ≤ 100 мА |
| Макс. частота вращения | 6000 об/мин |
| Тип вала | Сплошной, 6 мм |
| Момент инерции | ≤ 4×10⁻⁷ кг·м² |
| Степень защиты | IP50 |
| Рабочая температура | -10°C до +70°C |
| Вес | ~200 г |

Парт-номера и совместимые модели:

• Оригинальный номер: E6C2-CWZ3E 60P/R
• Аналогичные модели Omron:
  • E6C2-CWZ3E 100P/R (100 импульсов/оборот)
  • E6C2-CWZ3E 200P/R (200 импульсов/оборот)
  • E6C2-CWZ3E 360P/R (360 импульсов/оборот)
• Совместимые замены от других производителей:
  • Autonics – E40S6-360-3-T-1
  • Pepperl+Fuchs – HOG10-1024DD
  • Baumer – HOG 10D 1024I
  • Kübler – 08.2400.1222.0100

Примечание: При замене на аналог необходимо учитывать тип выхода (Line Driver, Open Collector) и разрешение.
