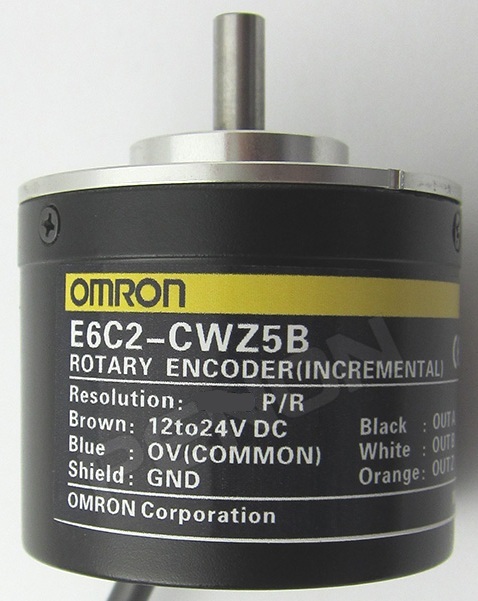

Энкодер E6C2-CWZ5B 20P/R

Описание энкодера E6C2-CWZ5B 20P/R

E6C2-CWZ5B 20P/R – это инкрементальный оптический энкoder производства Omron, предназначенный для измерения скорости и положения вращающихся валов. Он обеспечивает высокую точность и надежность, что делает его популярным в промышленных приложениях, включая станки с ЧПУ, сервоприводы, робототехнику и автоматизированные системы.

Энкодер имеет разрешение 20 импульсов на оборот (20P/R) и выходной сигнал A, B, Z (индексный канал) в формате линейного драйвера (HTL) для устойчивости к помехам.

Технические характеристики

| Параметр | Значение | |-------------------------|-------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 20 импульсов/оборот (20P/R) | | Выходной сигнал | A, B, Z (HTL / Push-Pull) | | Напряжение питания | 5–24 В DC (±10%) | | Потребляемый ток | ≤80 мА | | Макс. частота | 100 кГц | | Защита от помех | Да (устойчив к электромагнитным наводкам) | | Тип вала | Сплошной вал (Ø6 мм) | | Момент инерции | ≤4×10⁻⁶ кг·м² | | Диапазон рабочих температур | -10°C ~ +70°C | | Степень защиты | IP50 (защита от пыли) | | Корпус | Металлический | | Монтаж | Фланцевый (крепеж M3) | | Вес | ~180 г |

Совместимые модели и аналоги

Парт-номера Omron

• E6C2-CWZ5B (базовая модель)
• E6C2-CWZ5B 100P/R (версия с 100 импульсами)
• E6C2-CWZ6B (другой вариант выходного сигнала)

Аналоги других производителей

• Autonics E40HB (похожие характеристики)
• Encoder Products 25T (совместимый аналог)
• Baumer HOG 10 (альтернатива с аналогичным разрешением)

Применение

• Системы ЧПУ
• Промышленные роботы
• Упаковочные машины
• Текстильное оборудование
• Автоматизированные конвейеры

Если вам нужен более точный подбор аналогов или дополнительные параметры, уточните условия эксплуатации.
