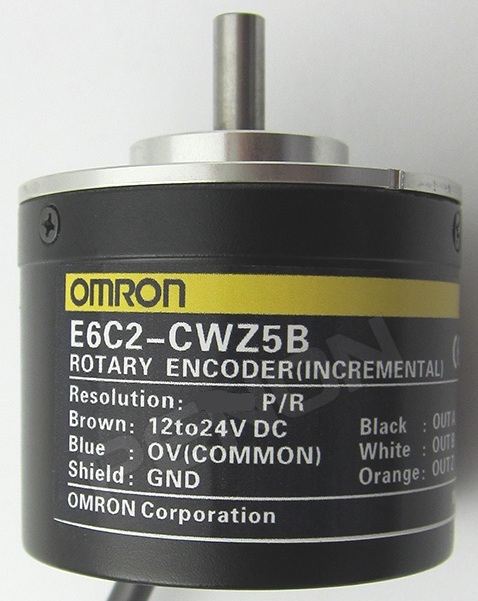

Энкодер E6C2-CWZ5B 50P/R

Описание и технические характеристики энкодера E6C2-CWZ5B 50P/R

Описание:
Энкодер E6C2-CWZ5B 50P/R – это инкрементальный поворотный энкодер с оптическим датчиком, предназначенный для измерения углового положения вала. Он применяется в промышленной автоматизации, станках с ЧПУ, робототехнике и других прецизионных системах контроля движения.

Модель E6C2-CWZ5B имеет:

• 50 импульсов на оборот (50 P/R)
• 2-х канальный выход (A, B) с фазовым сдвигом 90°
• 1-н индексный канал (Z)
• Открытый коллектор (NPN)
• Рабочее напряжение 5–24 В постоянного тока
• Механическая прочность (долговечность вала, устойчивость к вибрации)

Технические характеристики:

| Параметр | Значение | |----------------------|-------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 50 импульсов/оборот (50 P/R) | | Выходной сигнал | 2 канала (A, B) + индексный (Z) | | Тип выхода | Открытый коллектор (NPN) | | Напряжение питания | 5–24 В постоянного тока (±10%) | | Макс. ток потребления | ≤ 80 мА | | Макс. частота отклика | 100 кГц | | Рабочая температура | -10°C до +70°C | | Защита | IP50 (пылезащищенный) | | Материал корпуса | Пластик | | Диаметр вала | 5 мм | | Макс. скорость вращения | 6000 об/мин | | Механическая нагрузка | Радиальная: 10 Н, Осевая: 5 Н | | Длина кабеля | 1 м (стандарт) |

Совместимые модели и парт-номера:

Аналоги и замены в линейке Omron:

• E6C2-CWZ5B 100P/R (100 импульсов/оборот)
• E6C2-CWZ3B 50P/R (подключение через разъем)
• E6C2-CWZ6C 50P/R (линейный драйверный выход RS-422)
• E6C3-AG5C 50P/R (аналог с металлическим корпусом)

Совместимые альтернативы других производителей:

• Autonics E50S8-50-3-T-5
• Hengstler RI58-O/50EK.41KB
• Baumer ITD2M16
• Kübler 05.2400.1122.0100

Применение:

• Системы ЧПУ
• Робототехника
• Текстильные машины
• Упаковочное оборудование
• Измерительные системы

Если нужны дополнительные аналоги или спецификации – уточните условия применения!
