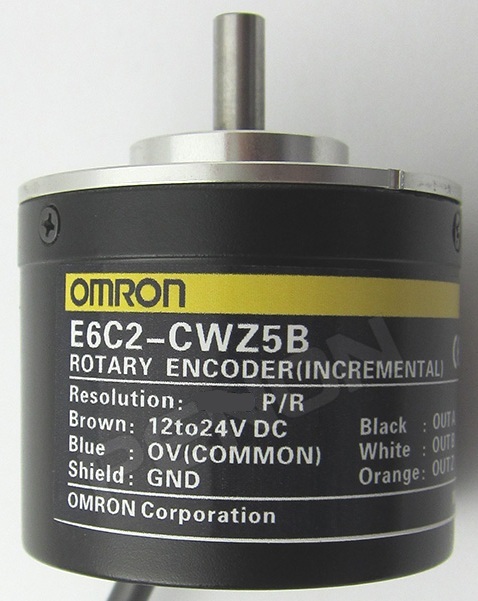

Энкодер E6C2-CWZ5B 600P/R

Описание энкодера E6C2-CWZ5B 600P/R

Энкодер E6C2-CWZ5B 600P/R – это инкрементальный роторный энкодер с оптическим датчиком, предназначенный для измерения скорости, угла поворота и направления вращения вала. Модель отличается высокой надежностью, точностью и устойчивостью к внешним воздействиям.

Технические характеристики

| Параметр | Значение | |---------------------------|-------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 600 импульсов на оборот (P/R) | | Выходной сигнал | Линейный (A, B, Z) – квадратурный сдвиг фаз 90° | | Напряжение питания | 5 В ±5% (DC) | | Потребляемый ток | ≤ 80 мА | | Макс. частота отклика | 100 кГц | | Скорость вращения | До 6000 об/мин | | Защита от помех | Встроенная защита от обратной полярности и короткого замыкания | | Тип выходного каскада | Линейный (напряжение) | | Диаметр вала | 5 мм | | Корпус | Металлический, с креплением на фланец | | Степень защиты | IP50 | | Рабочая температура | -10°C до +70°C | | Вес | ~200 г |

Парт-номера и совместимые модели

Аналоги и альтернативные парт-номера:

• Omron:
  • E6C2-CWZ6C 600P/R (аналог с другим типом разъема)
  • E6C2-CWZ3E 600P/R (версия с открытым коллектором)
• Autonics:
  • E50S8-600-3-T-5 (аналог с похожими характеристиками)
• Hengstler:
  • RI58-O/6000EK.42KB (высокоскоростной аналог)

Совместимые модели (по разъемам и интерфейсу):

• Совместим с контроллерами Omron, Mitsubishi, Siemens (S7-1200/1500), Allen-Bradley.
• Подходит для ЧПУ станков, сервоприводов, робототехники и систем автоматизации.

Если вам нужна более точная совместимость с конкретным оборудованием, уточните модель контроллера или привода.
