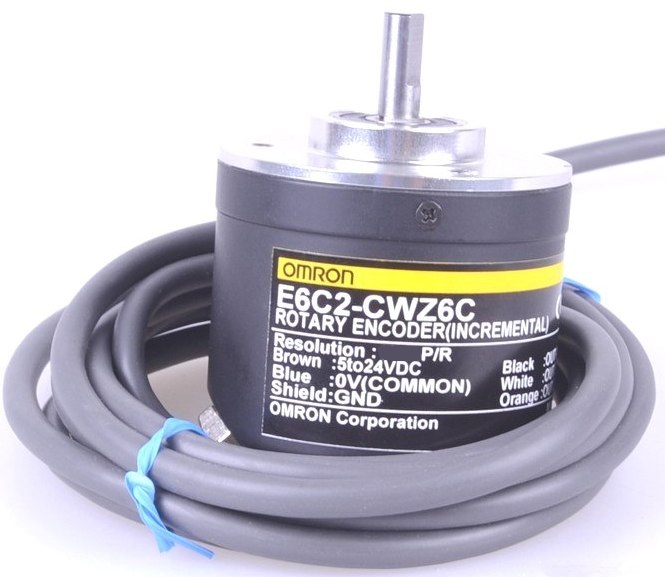

Энкодер E6C2-CWZ6C 1800P/R

Описание и технические характеристики энкодера E6C2-CWZ6C 1800P/R

Производитель: Omron
Серия: E6C2
Тип: Инкрементальный энкодер
Разрешение: 1800 импульсов на оборот (P/R)
Выходной сигнал: Линейный (квадратурный) с дополняющими сигналами (A, /A, B, /B, Z, /Z)
Напряжение питания: 5 В ±5% (DC)
Максимальный ток потребления: 80 мА
Максимальная частота вращения: 6000 об/мин
Тип вала: Полый вал (сквозное отверстие)
Диаметр вала: 6 мм
Корпус: Металлический (алюминий)
Класс защиты: IP50 (защита от пыли)
Рабочая температура: -10°C до +70°C
Выходной каскад: Линейный драйвер (RS-422 совместимый)
Разъем: Кабельный выход (стандартно 0,5 м)

Парт-номера и совместимые модели

Парт-номера E6C2-CWZ6C 1800P/R в разных исполнениях:

• E6C2-CWZ6C 1800P/R 0.5M (кабель 0,5 м)
• E6C2-CWZ6C 1800P/R 1M (кабель 1 м)
• E6C2-CWZ6C 1800P/R 2M (кабель 2 м)

Совместимые модели (аналогичные по характеристикам):

• E6C2-CWZ6C 1000P/R (1000 импульсов/оборот)
• E6C2-CWZ6C 2000P/R (2000 импульсов/оборот)
• E6C2-CWZ3E 1800P/R (аналог с другим типом разъема)
• E6C3-AG5C 1800P/R (с разъемным кабелем)
• E6B2-CWZ6C 1800P/R (аналог от другой серии Omron)

Аналоги других производителей:

• Autonics E50S8-1800-3-T-5
• Hengstler RI58-O/1800ED.41KB
• Kübler 05.2400.1122.1800

Применение

Энкодер E6C2-CWZ6C 1800P/R используется в системах автоматизации, станках с ЧПУ, робототехнике, сервоприводах и измерительном оборудовании, где требуется точное определение угла поворота и скорости вращения.

Если нужна дополнительная информация или уточнение совместимости, укажите конкретное применение.
