Энкодер E6C2-CWZ6C 300P/R

Описание энкодера E6C2-CWZ6C 300P/R

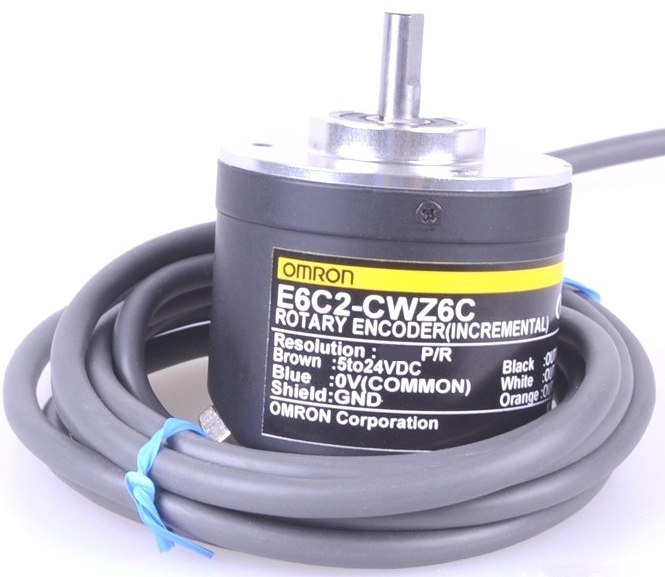

Энкодер E6C2-CWZ6C 300P/R – это инкрементальный роторный энкoder производства Omron, предназначенный для точного измерения угла поворота, скорости и направления вращения вала. Используется в промышленной автоматизации, станках с ЧПУ, робототехнике и других системах позиционирования.

Основные особенности:

• Инкрементальный выход (A, B, Z)
• Разрешение: 300 импульсов на оборот (P/R)
• Выходной сигнал: линейный (Line Driver, RS-422 совместимый)
• Напряжение питания: 5–24 В DC
• Вал: 6 мм (с возможностью гибкого соединения)
• Корпус: компактный, цилиндрический (Ø38 мм)
• Защита: IP50 (от пыли)

Технические характеристики

| Параметр | Значение | |-----------------------|-------------| | Тип энкодера | Инкрементальный, вращающийся | | Разрешение (имп/об) | 300 P/R | | Выходной сигнал | Линейный (Line Driver), A, B, Z (RS-422) | | Напряжение питания | 5–24 В DC ±10% | | Потребляемый ток | ≤ 100 мА | | Макс. частота отклика | 100 кГц | | Скорость вращения | До 5000 об/мин | | Допустимая нагрузка | Осевая: 20 Н, радиальная: 30 Н | | Рабочая температура | -10°C до +70°C | | Степень защиты | IP50 | | Материал корпуса | Металл | | Размер вала | 6 мм (с пазом под шпонку) | | Крепление | Фланец Ø38 мм, 3 отверстия M3 | | Вес | ~180 г |

Парт-номера и совместимые модели

Аналоги и замены:

• Omron E6C2-CWZ6C 300P/R (оригинал)
• Omron E6C2-CWZ6C 600P/R (аналог с разрешением 600 P/R)
• Omron E6B2-CWZ6C 300P/R (похожая модель с другим креплением)
• Autonics E40S6-300-3-T-24 (совместимый аналог)
• Hengstler RI58-O/3000ED.41KB (альтернатива с похожими характеристиками)

Совместимые модели от Omron:

• E6C3-CWZ5GH 300P/R (с разъемным выходом)
• E6C2-CWZ3E 300P/R (открытый коллектор вместо Line Driver)
• E6H-CWZ3E 300P/R (усиленный вариант для тяжелых условий)

Применение

• Промышленные станки (ЧПУ, токарные, фрезерные)
• Робототехника и сервоприводы
• Конвейерные системы
• Упаковочное и текстильное оборудование

Энкодер E6C2-CWZ6C 300P/R отличается высокой надежностью и точностью, что делает его популярным выбором для задач автоматизации.

Если нужны дополнительные параметры (например, схемы подключения или аналоги других брендов), уточните запрос!
