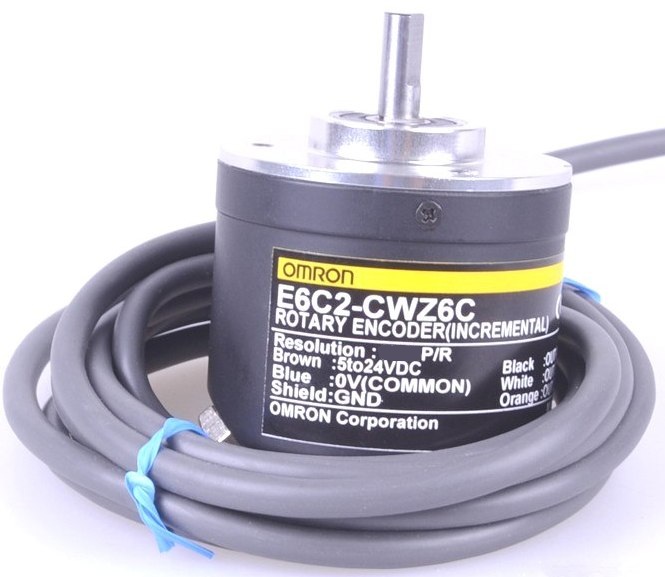

Энкодер E6C2-CWZ6C 60P/R

Описание энкодера E6C2-CWZ6C 60P/R

E6C2-CWZ6C 60P/R – инкрементальный энкодер с оптическим датчиком, выпускаемый компанией Omron. Предназначен для измерения скорости, направления вращения и углового положения вала в промышленных и автоматизированных системах.

Основные особенности:

• Разрешение: 60 импульсов на оборот (P/R)
• Выходной сигнал: A, B, Z (фазовые сигналы и индексный импульс)
• Тип выхода: Линейный (двухтактный, push-pull, совместим с TTL/HTL)
• Напряжение питания: 5–24 В DC
• Максимальная частота вращения: 6000 об/мин
• Защита: IP50 (от пыли и легких загрязнений)
• Конструкция: Цилиндрический корпус, фланцевое крепление
• Вал: 6 мм (сплошной, без подшипниковой опоры на противоположной стороне)

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение | 60 импульсов/оборот (P/R) |
| Выходные сигналы | A, B (квадратурные), Z (индексный) |
| Тип выхода | Линейный (push-pull, совместим с TTL/HTL) |
| Напряжение питания | 5–24 В DC (±10%) |
| Потребляемый ток | ≤ 80 мА |
| Максимальная частота вращения | 6000 об/мин |
| Допустимая нагрузка на вал | ≤ 5 Н (радиальная), ≤ 2 Н (осевая) |
| Рабочая температура | -10°C до +70°C |
| Степень защиты | IP50 |
| Диаметр вала | 6 мм |
| Крепление | Фланцевое (4 винта M3) |
| Вес | ~150 г |

Парт-номера и совместимые модели

Аналоги и замены от Omron:

• E6C2-CWZ6C 100P/R (100 импульсов/оборот)
• E6C2-CWZ6C 200P/R (200 импульсов/оборот)
• E6C2-CWZ6C 300P/R (300 импульсов/оборот)
• E6C2-CWZ6C 500P/R (500 импульсов/оборот)
• E6C2-CWZ6C 1024P/R (1024 импульса/оборот)

Совместимые модели других производителей:

• Autonics E40S6-600-3-T-24 (аналог с 600 P/R)
• Pepperl+Fuchs DFS60A-S1EA01024 (1024 P/R)
• Hengstler RI58-O/1000EK.42KG (1000 P/R)
• Baumer GXMMW.06K2R3B.12S1 (600 P/R, push-pull выход)

Применение

Энкодер E6C2-CWZ6C 60P/R используется в:

• Промышленных станках (ЧПУ, токарные, фрезерные)
• Робототехнике и сервоприводах
• Текстильном оборудовании
• Упаковочных машинах
• Системах позиционирования

Если требуется другой вариант разрешения или выходного сигнала, можно рассмотреть аналогичные модели из серии E6C2-CWZ6C с другим числом импульсов.
