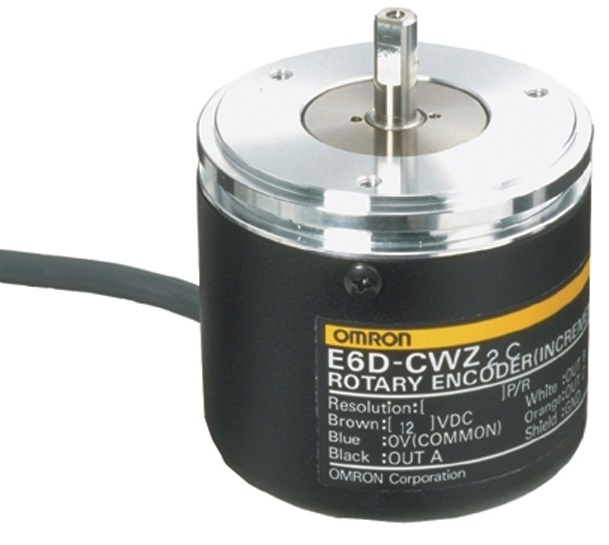

Энкодер E6D-CWZ2C 1000P/R

Описание энкодера E6D-CWZ2C 1000P/R

Энкодер E6D-CWZ2C 1000P/R – это инкрементальный вращающийся энкодер с высоким разрешением (1000 импульсов на оборот) и выходом в формате линейного дифференциального сигнала (A, B, Z, /A, /B, /Z). Он предназначен для точного измерения угла поворота, скорости и направления вращения вала в промышленных системах автоматизации, станках с ЧПУ, робототехнике и другом оборудовании.

Корпус энкодера выполнен из прочного металла, что обеспечивает устойчивость к вибрациям и механическим нагрузкам. Устройство оснащено валом диаметром 6 мм и поддерживает работу в широком диапазоне напряжений питания.

Технические характеристики E6D-CWZ2C 1000P/R

| Параметр | Значение | |------------------------------|-------------| | Тип энкодера | Инкрементальный, вращающийся | | Разрешение | 1000 импульсов на оборот (P/R) | | Выходной сигнал | Дифференциальный (A, B, Z, /A, /B, /Z) | | Напряжение питания | 5 В ±5%, 12–24 В ±10% | | Ток потребления | ≤ 100 мА (при 5 В), ≤ 80 мА (при 12–24 В) | | Частота отклика | До 100 кГц | | Диаметр вала | 6 мм | | Крутящий момент | ≤ 0.01 Н·м | | Защита от пыли/влаги | IP50 | | Рабочая температура | от -10°C до +70°C | | Степень защиты | Класс изоляции F | | Способ подключения | Кабельный вывод (стандартная длина 2 м) |

Парт-номера и совместимые модели

Основной парт-номер:

• E6D-CWZ2C 1000P/R

Аналоги и совместимые модели:

• E6D-CWZ2C 500P/R (500 импульсов/оборот)
• E6D-CWZ2C 2000P/R (2000 импульсов/оборот)
• E6D-CWZ1C (аналог с комплементарным выходом, но без дифференциального сигнала)
• E6B2-CWZ6C (аналогичный энкодер от Omron с таким же разрешением)

Совместимые устройства и контроллеры:

• ПЛК Omron CP1, CJ, CS, NX
• ЧПУ Siemens SINUMERIK, Fanuc, Mitsubishi
• Модули ввода энкодеров Allen-Bradley, Schneider Electric

Применение

Энкодер E6D-CWZ2C 1000P/R используется в:

• Станках с ЧПУ и сервоприводах
• Робототехнике и автоматизированных линиях
• Упаковочном и текстильном оборудовании
• Системах позиционирования и управления движением

Если вам нужны дополнительные модификации или аналоги, уточните требования по напряжению, типу выхода или способу монтажа.

Энкодер E6D-CWZ2C 1000P/R предназначен для замены, ремонта и технического обслуживания промышленного оборудования. Точная маркировка товара — Энкодер E6D-CWZ2C 1000P/R. Для правильного подбора необходимо сверить полное обозначение, конструктивное исполнение, габариты, способ крепления, разъёмы или схему подключения и рабочие параметры с документацией оборудования и оригинальной деталью. При сомнениях отправьте специалисту магазина фото маркировки и места установки.
