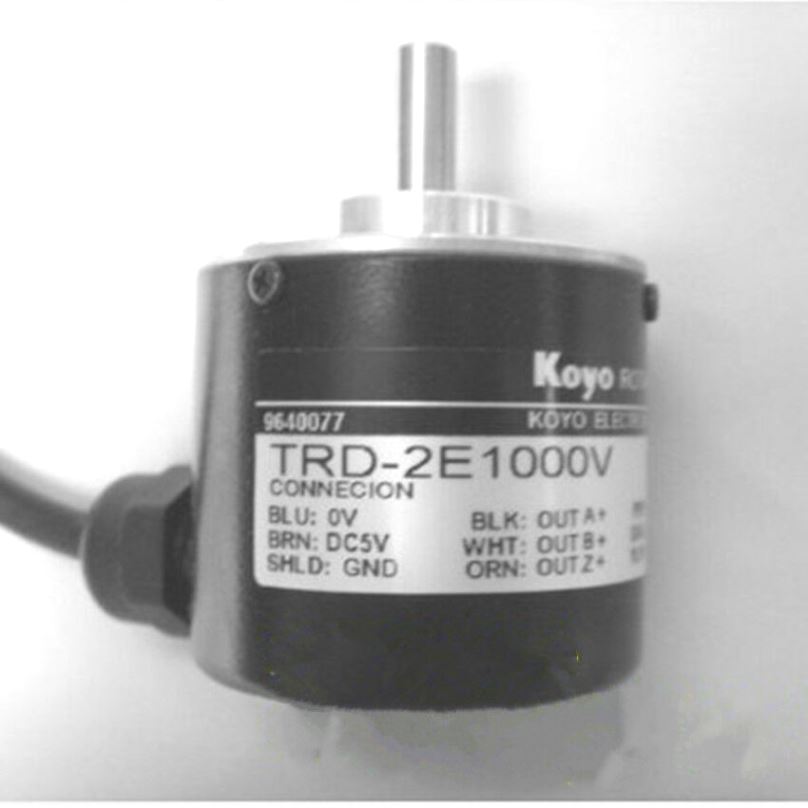

Энкодер TRD-2E1000V

Описание энкодера TRD-2E1000V

TRD-2E1000V – инкрементальный оптический энкодер с высоким разрешением (1000 импульсов на оборот), предназначенный для точного измерения угла поворота и скорости вращения вала. Применяется в промышленной автоматизации, станках с ЧПУ, робототехнике, сервоприводах и других системах, требующих высокой точности позиционирования.

Энкодер имеет компактный корпус, устойчивый к вибрациям и пыли, а также оснащен валом с защитой от перегрузок. Выходные сигналы – квадратурные импульсы (A, B) и индексный сигнал (Z), что позволяет определять направление вращения и выполнять точную синхронизацию.

Технические характеристики

| Параметр | Значение | |----------------------|--------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 1000 импульсов на оборот (PPR) | | Выходные сигналы | A, B (квадратурные), Z (индексный) | | Выходной интерфейс | Линейный драйвер (HTL), опционально TTL/Open Collector | | Напряжение питания | 5 В ±5%, 12–24 В (в зависимости от модификации) | | Макс. частота | 100–300 кГц (зависит от модели) | | Рабочая температура | -10 °C … +70 °C | | Защита | IP50 (от пыли), устойчивость к вибрациям | | Материал корпуса | Алюминиевый сплав | | Тип вала | Полый вал (6 мм, 8 мм, 10 мм) или сплошной вал | | Способ монтажа | Фланцевый крепеж | | Дополнительные опции| Обратный канал, защита от короткого замыкания |

Парт-номера и совместимые модели

Парт-номера TRD-2E1000V

• TRD-2E1000V-5V – версия с питанием 5 В
• TRD-2E1000V-24V – версия с питанием 12–24 В
• TRD-2E1000V-F – фланцевое крепление
• TRD-2E1000V-S – сплошной вал

Совместимые модели и аналоги

• Omron E6B2-CWZ6C (1000 PPR)
• Autonics E40S6-1000-3-T-24
• Hengstler RI58-O/1000EH.12KB
• Pepperl+Fuchs DFS60B-S1EA10000

Энкодер TRD-2E1000V совместим с большинством промышленных контроллеров (Siemens, Mitsubishi, Fanuc, Allen-Bradley) и ЧПУ-систем.

Если требуется уточнить параметры или подобрать альтернативу, укажите сферу применения и требования к подключению.
