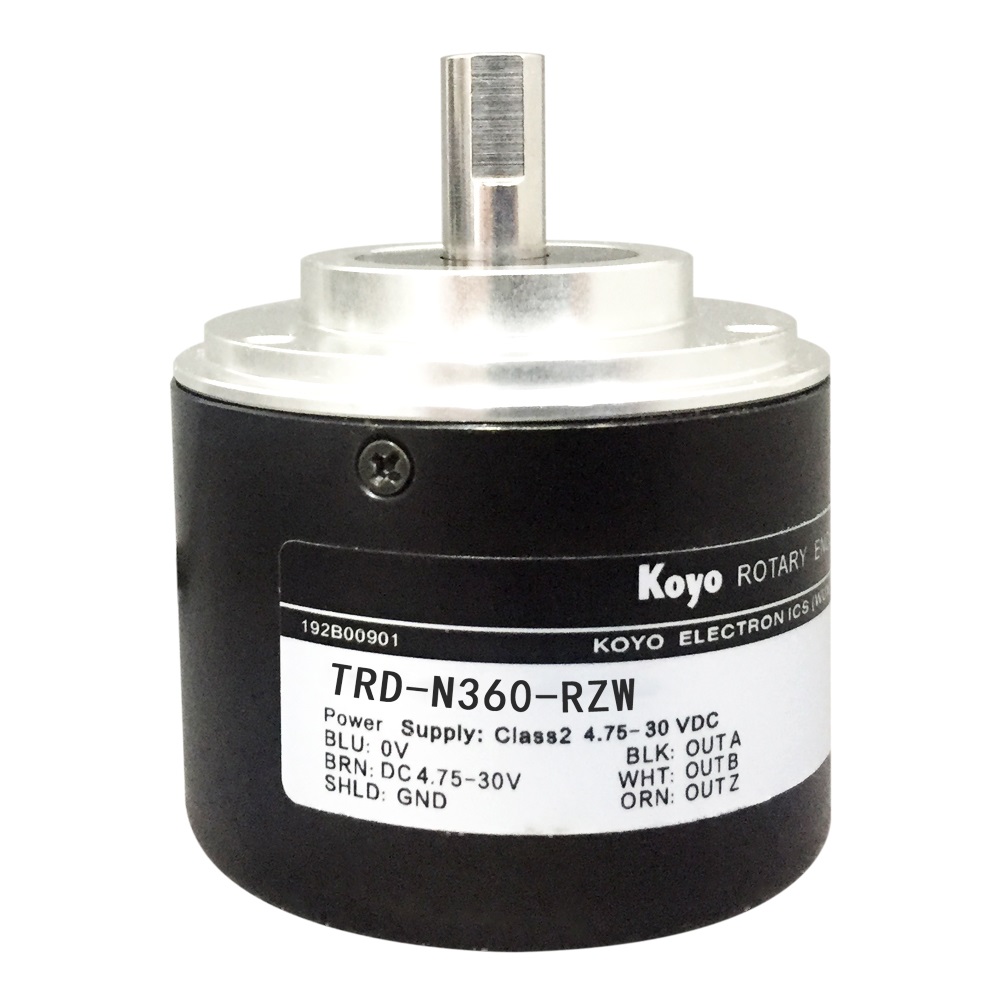

Энкодер TRD-N360-RZW

Описание энкодера TRD-N360-RZW

TRD-N360-RZW – это инкрементальный роторный энкодер с высоким разрешением, предназначенный для точного измерения угла поворота, скорости и направления вращения вала. Применяется в промышленной автоматизации, станках с ЧПУ, робототехнике, сервоприводах и других системах, требующих точного позиционирования.

Энкодер имеет компактный корпус, надежную конструкцию и устойчивость к вибрациям, что делает его пригодным для работы в сложных условиях.

Технические характеристики

| Параметр | Значение |
|----------------------------|----------------------------------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение | 360 импульсов на оборот (PPR) |
| Выходной сигнал | A, B, Z (фазовые сигналы + индекс) |
| Напряжение питания | 5 В (±5%) или 12–24 В (в зависимости от модификации) |
| Выходной тип | Линейный драйвер (HTL) или Open Collector (NPN) |
| Макс. скорость вращения| 5000 об/мин |
| Диаметр вала | 6 мм (возможны другие варианты) |
| Защита | IP50/IP64 (зависит от модели) |
| Рабочая температура | -10°C до +70°C |
| Механический ресурс | ≥50 млн оборотов |
| Крепление | Фланцевое (может варьироваться) |

Совместимые модели и аналоги

Энкодер TRD-N360-RZW совместим с различными контроллерами и сервоприводами, включая:

• Omron (серии E6B2-C, E6C2-C)
• Autonics (серии E50S, E40S)
• Hengstler (RI 58, RI 76)
• Yaskawa (сервоприводы Σ-7, Σ-5)
• Delta Electronics (ASDA-A2, B2)
• Mitsubishi (серии HC-KFS, HC-MFS)

Парт-номера и аналоги

• TRD-N360-RZWB (версия с выходом HTL)
• TRD-N360-RZWD (версия с выходом Open Collector)
• Omron E6B2-CWZ6C 360P/R
• Autonics E50S8-360-3-T-24
• Hengstler RI 58-O/3600EK.42KB

Применение

• Промышленные станки (ЧПУ, токарные, фрезерные)
• Робототехника и автоматизированные линии
• Текстильное и упаковочное оборудование
• Системы управления сервоприводами

Если вам нужна дополнительная информация или уточнение совместимости с конкретным оборудованием, укажите модель контроллера или привода.
