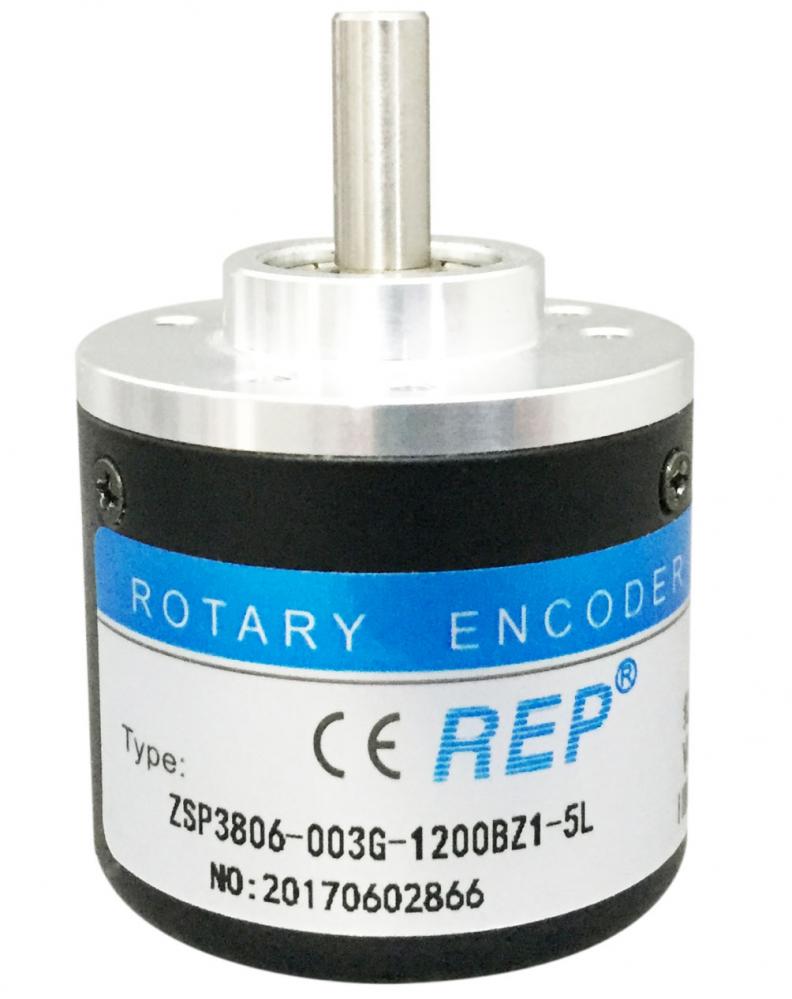

Энкодер ZSP3806-003G-1200BZ1-5L

Описание энкодера ZSP3806-003G-1200BZ1-5L

Энкодер ZSP3806-003G-1200BZ1-5L – это инкрементальный роторный датчик угла поворота с оптическим принципом измерения. Предназначен для точного определения положения, скорости и направления вращения вала в промышленных системах автоматизации, станках ЧПУ, робототехнике и сервоприводах.

Ключевые особенности:

• Высокая разрешающая способность (1200 импульсов на оборот).
• Выходной сигнал: два канала (A и B) со сдвигом 90° (квадратурный выход) и индексный импульс (Z).
• Выходные уровни: 5В TTL-совместимый.
• Надежная конструкция с защитой от пыли и вибраций.
• Компактный корпус с креплением на вал.

Технические характеристики

| Параметр | Значение |
|----------------------------|----------------------------------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение | 1200 импульсов/оборот (PPR) |
| Выходной сигнал | Квадратурный (A, B, Z) |
| Напряжение питания | 5 В (±5%) |
| Выходной уровень | TTL (5В) |
| Макс. скорость вращения | 6000 об/мин |
| Рабочая температура | -10°C до +70°C |
| Защита | IP50 (от пыли) |
| Тип вала | Полый вал (сквозное отверстие) |
| Механический угол | 360° непрерывный |
| Соединение | Кабельный вывод (5-жильный) |

Парт-номера и совместимые аналоги

Оригинальные парт-номера:

• ZSP3806-003G-1200BZ1-5L (полное обозначение)
• ZSP3806-1200BZ1 (возможное сокращение)

Совместимые аналоги и замены:

• HEDS-5500 (Avago/Broadcom, 500-1000 PPR)
• E6B2-CWZ6C (Omron, 1000 PPR, 5В)
• H25D-SS-1000-ABC-28V/5-EM16 (CUI, 1000 PPR)
• RI58-O/1200EK.42KB (Leine & Linde, 1200 PPR)
• DFS60B-S1PA12000 (Autonics, 1200 PPR)

Применение

• Промышленные станки (ЧПУ, токарные, фрезерные)
• Робототехника и сервосистемы
• Конвейерные системы
• Упаковочное оборудование
• Прецизионные измерительные системы

Если требуется абсолютный энкодер или другая модификация, уточните параметры для подбора аналога.
