ПЛК Siemens 216-2AD23-0XB

Описание и технические характеристики ПЛК Siemens 6ES7216-2AD23-0XB0 (SIMATIC S7-200 SMART, CPU SR20)

Общее описание:
ПЛК Siemens 6ES7216-2AD23-0XB0 – это компактный контроллер из линейки SIMATIC S7-200 SMART, предназначенный для автоматизации малых и средних систем управления. Данная модель (CPU SR20) обладает встроенными цифровыми входами/выходами, поддержкой связи через Ethernet и RS485, а также возможностью расширения за счёт модулей ввода-вывода.

Основные технические характеристики:

Процессор и память:

• Тип процессора: 32-разрядный
• Рабочая частота: 150 МГц
• Объём памяти программы: 12 КБ
• Объём памяти данных: 8 КБ
• Время цикла сканирования: ~0,22 мс на 1 КБ кода

Цифровые входы/выходы:

• Цифровые входы (DI): 12 (24 В DC, PNP/NPN)
• Цифровые выходы (DO): 8 (релейные, 2 А)

Аналоговые сигналы (при использовании расширений):

• Поддерживает подключение аналоговых модулей (AI/AQ)

Коммуникационные интерфейсы:

• Ethernet: 1 × порт (10/100 Мбит/с, Modbus TCP, S7-протокол)
• RS485: 1 × порт (PPI, MPI, Modbus RTU, USS)

Таймеры, счётчики, высокоскоростные счётчики (HSC):

• Таймеры: 256 (TON, TOF, TONR)
• Счётчики: 256 (CTU, CTD, CTUD)
• Высокоскоростные счётчики (HSC): 4 (до 100 кГц)

Расширение:

• Поддерживает до 6 модулей расширения (AI, AQ, DI, DO, смешанные)

Питание:

• Напряжение питания: 85–264 В AC (47–63 Гц) или 24 В DC
• Потребляемая мощность: ~10 Вт

Условия эксплуатации:

• Рабочая температура: 0…55 °C
• Относительная влажность: 5–95% (без конденсации)
• Степень защиты: IP20

Парт-номера и совместимые модули:

Основной ПЛК:

• 6ES7216-2AD23-0XB0 – CPU SR20 (12 DI / 8 Relay DO)

Модули расширения:

• Цифровые входы/выходы:

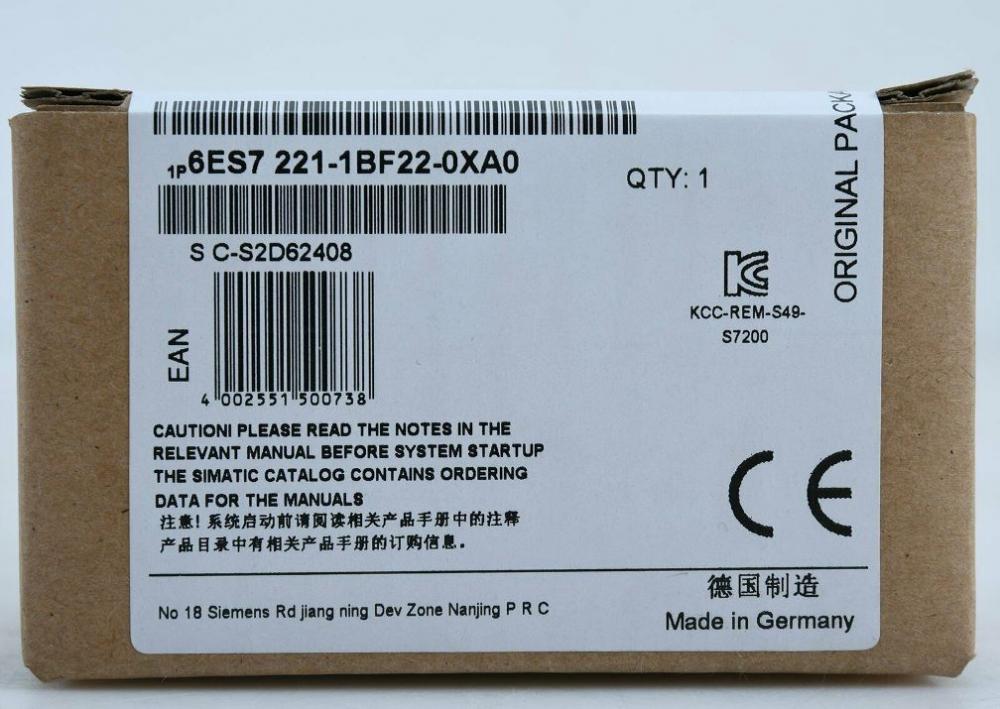

  • 6ES7221-1BF22-0XA0 – EM DE08 (8 DI, 24 В DC)
  • 6ES7222-1HF22-0XA0 – EM DR08 (8 Relay DO, 2 А)
  • 6ES7223-1PH22-0XA0 – EM DT08 (4 DI / 4 DO, 24 В DC)

• Аналоговые модули:

  • 6ES7231-0HC22-0XA0 – EM AE04 (4 AI, ±10 В / 0–20 мА)
  • 6ES7232-0HB22-0XA0 – EM AQ02 (2 AO, ±10 В / 0–20 мА)

• Смешанные модули:

  • 6ES7234-4HE32-0XB0 – EM AM03 (2 AI / 1 AO, термопары, RTD)

Совместимые HMI и ПО:

• HMI:
  • KTP400 Basic (6AV2123-2GB03-0AX0)
  • SIMATIC HMI SMART LINE
• Программное обеспечение:
  • STEP 7-Micro/WIN SMART (для программирования S7-200 SMART)

Применение:

Контроллер 6ES7216-2AD23-0XB0 используется в системах:

• Управления станками и конвейерами
• Автоматизации зданий (вентиляция, освещение)
• Мониторинга технологических процессов
• Малой промышленной автоматизации

Этот ПЛК сочетает в себе компактность, простоту программирования и хорошую совместимость с модулями расширения, что делает его популярным решением для небольших проектов.
