Фотоэлектрический датчик E3F-DS20C4

Описание фотоэлектрического датчика E3F-DS20C4

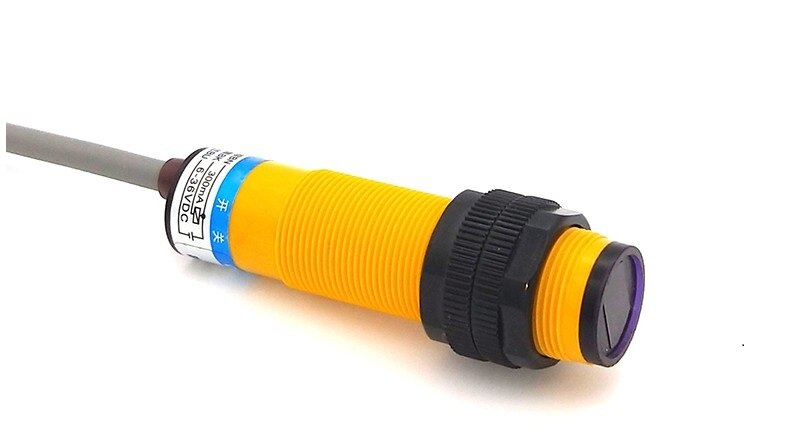

Фотоэлектрический датчик E3F-DS20C4 производства Omron — это надежный датчик диффузного типа с цифровым выходом, предназначенный для обнаружения объектов в промышленных системах автоматизации. Датчик использует принцип отражения света от объекта, что позволяет эффективно работать на небольших расстояниях без необходимости установки отдельного отражателя.

Основные особенности:
✔️ Диффузный тип с цифровым выходом (PNP/NPN)
✔️ Корпус из прочного пластика, устойчивого к механическим воздействиям
✔️ Простота монтажа и настройки
✔️ Светодиодная индикация состояния
✔️ Защита от переполюсовки и короткого замыкания

Технические характеристики E3F-DS20C4

| Параметр | Значение |
|--------------------------|--------------|
| Тип датчика | Диффузный, фотоэлектрический |
| Рабочее расстояние | До 200 мм (зависит от объекта) |
| Источник света | Красный светодиод (650 нм) |
| Режим выхода | PNP (NO/NC) или NPN (NO/NC) |
| Напряжение питания | 12–24 В постоянного тока (±10%) |
| Потребляемый ток | ≤ 25 мА |
| Макс. ток нагрузки | 100 мА |
| Время отклика | ≤ 1 мс |
| Защита от помех | Есть (от внешней засветки) |
| Степень защиты | IP67 (пылевлагозащищенный) |
| Рабочая температура | -25°C до +55°C |
| Материал корпуса | Пластик (PBT) |
| Размеры (Д×Ш×В) | 50 × 18 × 34 мм |
| Вес | ~40 г |

Парт-номера и совместимые модели

Аналоги и замены:

• E3F-DS10C4 (аналог с меньшим расстоянием срабатывания)
• E3F-DS30C4 (аналог с большим расстоянием срабатывания)
• E3F2-DS10B4 (более компактная версия)
• E3Z-D61 (альтернатива от Omron с аналогичными характеристиками)

Другие совместимые модели (разных производителей):

• Sick WTB4-3P2431
• Pepperl+Fuchs ML4.8-8-H-200-RT/102
• Keyence PR-F10

Применение

Датчик E3F-DS20C4 используется в системах автоматизации, конвейерах, упаковочных машинах, станках ЧПУ и других промышленных установках для обнаружения объектов, контроля наличия/отсутствия деталей и позиционирования.
