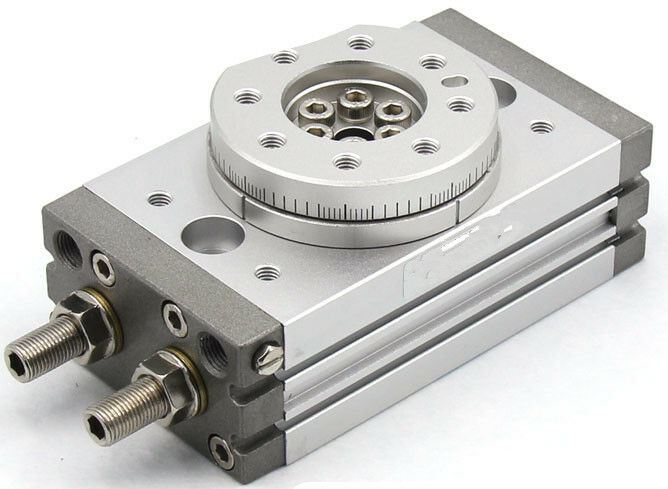

Пневматический цилиндр Rotary MSQB10R MSQB-10R

Пневматический цилиндр Rotary MSQB10R (MSQB-10R)

Описание:
Пневматический цилиндр Rotary MSQB10R (MSQB-10R) – это компактный поворотный привод с углом поворота 90°, предназначенный для автоматизации производственных процессов. Модель отличается высокой надежностью, простотой монтажа и долговечностью благодаря использованию качественных материалов.

Используется в различных отраслях промышленности, включая упаковочное оборудование, станки, конвейерные системы и робототехнику.

Технические характеристики:

| Параметр | Значение |
|---------------------------|-------------------------------|
| Тип привода | Поворотный (ротационный) |
| Диаметр поршня | 10 мм |
| Ход вращения | 90° (±5°) |
| Рабочее давление | 0,1 – 0,7 МПа (1 – 7 бар) |
| Макс. давление | 1,0 МПа (10 бар) |
| Рабочая среда | Сжатый воздух (без смазки или смазанный) |
| Температура эксплуатации | -10°C до +60°C |
| Скорость вращения | Регулируемая (с дросселем) |
| Материал корпуса | Алюминиевый сплав |
| Материал штока | Нержавеющая сталь |
| Положение монтажа | Любое |
| Присоединительная резьба | M5, G1/8 (в зависимости от модификации) |
| Вес | ~0,12 кг |

Парт-номера и совместимые модели:

Основные парт-номера:

• MSQB10R (базовая модель)
• MSQB10R-1 (с дополнительными опциями)
• MSQB10R-C (версия с магнитным датчиком)

Совместимые аксессуары:

• Клапаны: SMC SY, VQ, VQC
• Датчики положения: D-M9, D-C73
• Фитинги: G1/8, M5

Аналоги и совместимые модели:

• SMC CRB2 (похожий поворотный цилиндр)
• Festo DRD (альтернатива)
• Rotary Actuator CDQ2 (от SMC)

Примечание: Для точного подбора совместимых компонентов рекомендуется уточнять спецификации у производителя или поставщика.

Если требуется дополнительная информация (чертежи, схемы подключения), уточните запрос.
