Реле G3NA-240B AC200-240V

Описание реле G3NA-240B (AC200-240V)

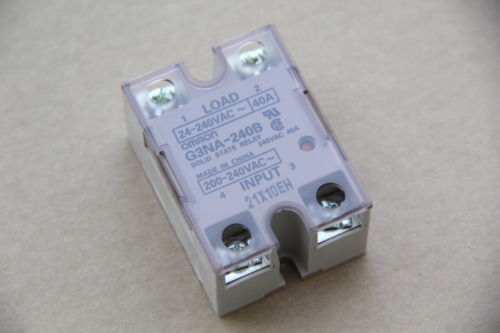

Реле G3NA-240B – это твердотельное реле (SSR) производства Omron, предназначенное для коммутации мощных нагрузок в цепях переменного тока. Оно обеспечивает бесконтактное переключение, что увеличивает срок службы по сравнению с электромеханическими реле.

Основные особенности:

• Высокая надежность и долгий срок службы
• Отсутствие дуги и дребезга контактов
• Быстрое срабатывание
• Устойчивость к вибрациям и ударам
• Защита от перегрузок и короткого замыкания (при использовании внешнего предохранителя)

Технические характеристики

| Параметр | Значение |
|-----------------------------|--------------|
| Модель | G3NA-240B |
| Тип реле | Твердотельное реле (SSR) |
| Напряжение управления | AC200-240В (50/60 Гц) |
| Ток нагрузки | 40 А |
| Напряжение нагрузки | AC200-240В (50/60 Гц) |
| Падение напряжения | ≤1,6 В |
| Время включения | ≤1 мс |
| Время выключения | ≤10 мс |
| Диэлектрическая прочность | 2,5 кВ (между входом и выходом) |
| Сопротивление изоляции | ≥100 МОм (500 В DC) |
| Температура эксплуатации | от -30°C до +80°C |
| Способ монтажа | На DIN-рейку |
| Степень защиты | IP20 |

Совместимые модели и парт-номера

Прямые аналоги от Omron:

• G3NA-220B (AC200-220V, 40A)
• G3NA-240D (AC200-240V, 60A)
• G3NE-240B (AC200-240V, 40A, с улучшенной защитой)

Аналоги от других производителей:

• Crydom (Sensata) D2425 (25A, 240V AC)
• Fotek SSR-40DA (40A, 240V AC)
• Panasonic AQH2223 (25A, 240V AC)

Применение

• Управление нагревателями
• Промышленные печи и ТЭНы
• Коммутация асинхронных двигателей
• Системы освещения

Если вам нужен более мощный или специализированный вариант, можно рассмотреть реле серии G3NE или G3PE от Omron.
