Реле G3PA-220B-VD DC5-24V

Реле G3PA-220B-VD DC5-24V – Описание и технические характеристики

Описание

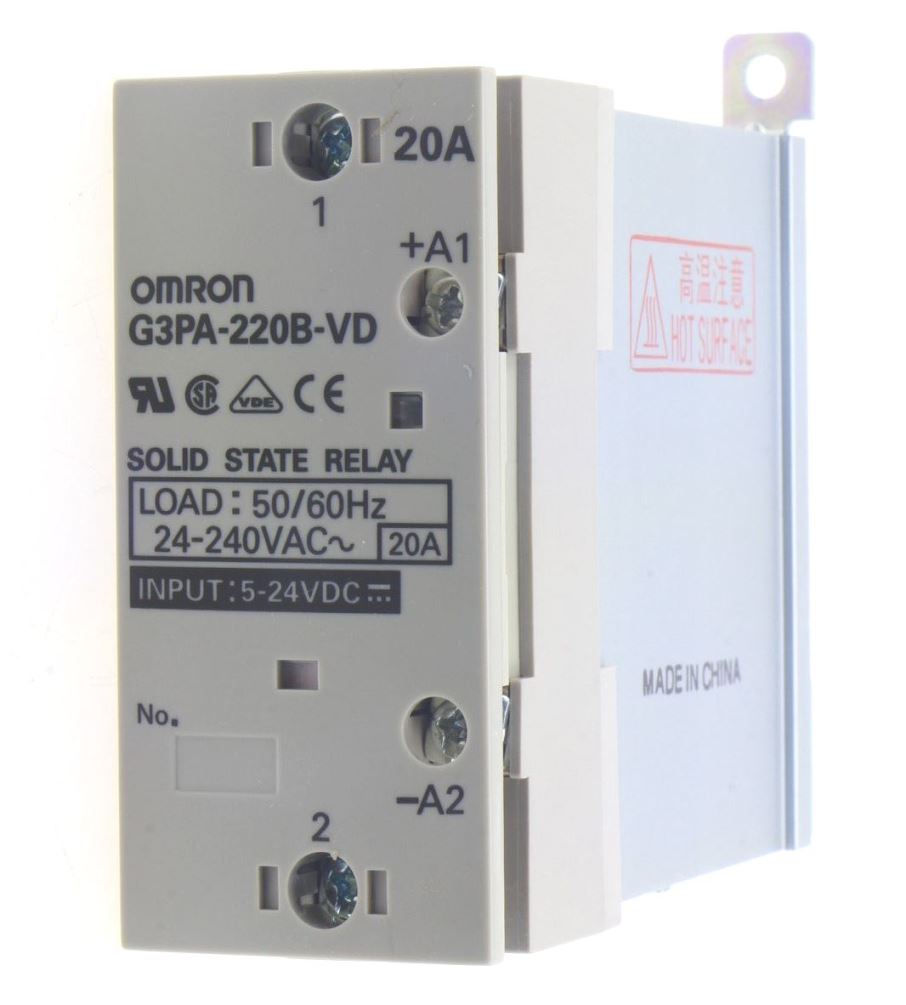

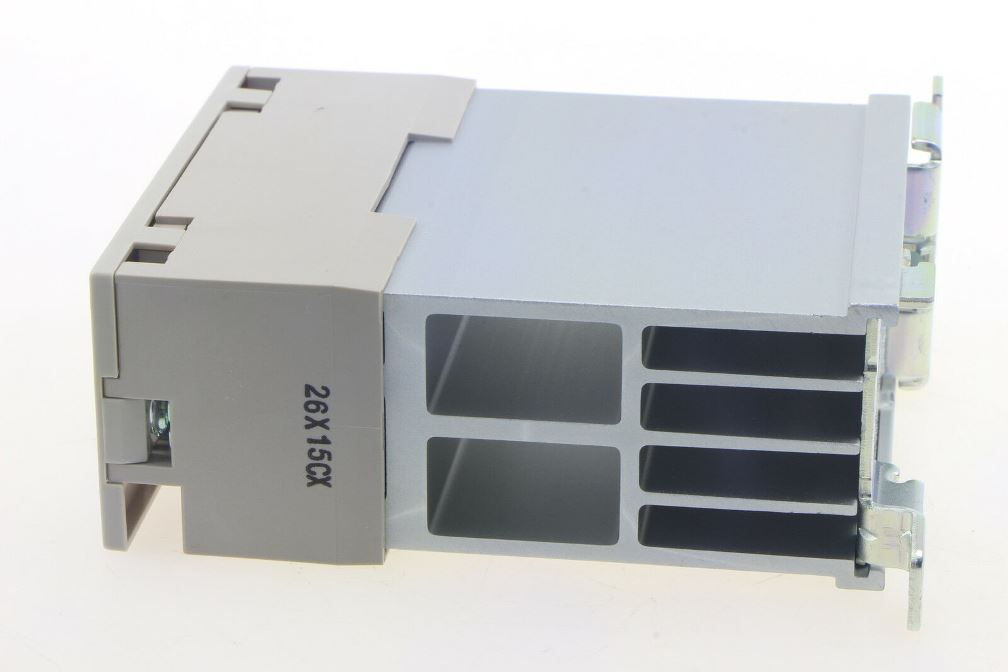

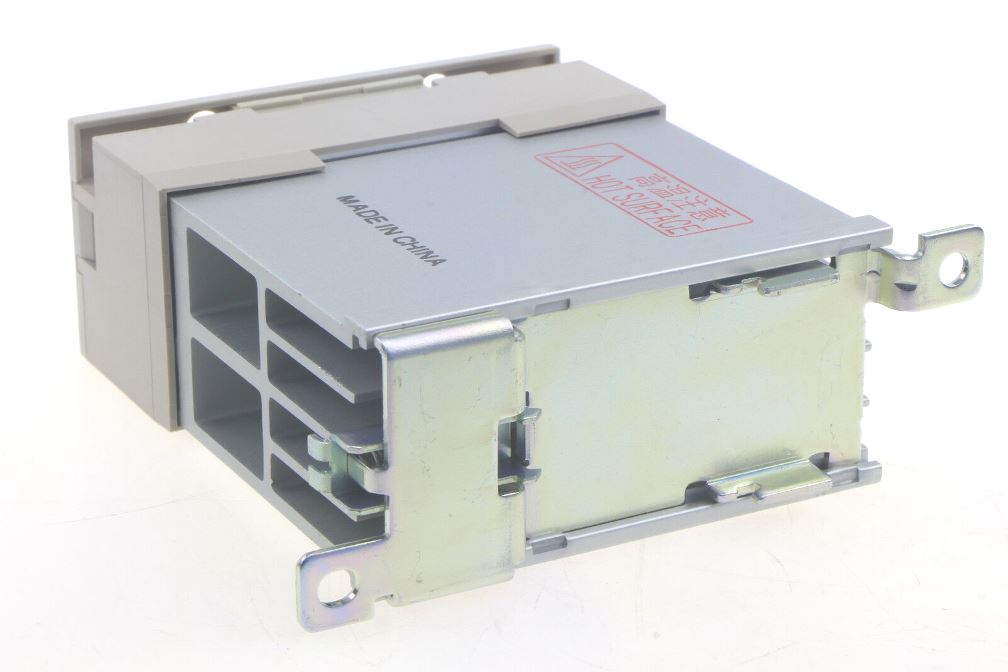

Реле G3PA-220B-VD – это твердотельное реле (SSR) производства Omron, предназначенное для коммутации высоковольтных цепей переменного тока. Оно обеспечивает бесконтактное переключение, что исключает искрообразование и увеличивает срок службы по сравнению с электромеханическими реле.

Применяется в промышленных системах управления, терморегуляции, автоматизации производственных линий и других устройствах, где требуется надежная коммутация нагрузки.

Технические характеристики

| Параметр | Значение | |-----------------------------|---------------------------------------| | Тип реле | Твердотельное реле (SSR) | | Модель | G3PA-220B-VD | | Напряжение управления | DC 5–24 В | | Коммутируемое напряжение| 100–220 В AC (50/60 Гц) | | Максимальный ток нагрузки| 20 А (при 220 В AC) | | Падение напряжения | ≤1,6 В (при номинальном токе) | | Сопротивление изоляции | ≥50 МОм (500 В DC) | | Диэлектрическая прочность| 2500 В AC (1 мин) | | Время включения | ≤1 мс | | Время выключения | ≤0,5 мс (при 50 Гц) | | Температура эксплуатации| -30°C до +80°C | | Температура хранения | -30°C до +100°C | | Монтаж | На DIN-рейку | | Степень защиты | IP20 | | Материал корпуса | Пластик (самозатухающий) |

Парт-номера и совместимые модели

• Аналоги Omron:

  • G3PA-220B (без индикации)
  • G3PA-220V (версия с другим диапазоном управления)
  • G3PB-220B (альтернативная серия)

• Совместимые модели других производителей:

  • Crydom – D2425 (аналог по току и напряжению)
  • Fotek – SSR-40DA (менее мощный аналог)
  • Panasonic – AQH2223 (схожие параметры)

Особенности применения

• Не требует дополнительных охлаждающих элементов при токе до 10 А.
• Для токов 10–20 А рекомендуется использовать теплоотвод.
• Подходит для управления нагревателями, двигателями (с защитой от пусковых токов), соленоидами.

Если требуется более высокая нагрузочная способность, можно рассмотреть модели G3PE (до 35 А) или G3NE (до 75 А).

Нужна дополнительная информация? Готов уточнить детали!

Реле G3PA-220B-VD DC5-24V предназначен для замены, ремонта и технического обслуживания промышленного оборудования. Точная маркировка товара — Реле G3PA-220B-VD DC5-24V. Для правильного подбора необходимо сверить полное обозначение, конструктивное исполнение, габариты, способ крепления, разъёмы или схему подключения и рабочие параметры с документацией оборудования и оригинальной деталью. При сомнениях отправьте специалисту магазина фото маркировки и места установки.
