Реле JQX-10F-2Z AC24V

Реле JQX-10F-2Z AC24V – Описание и технические характеристики

Общее описание

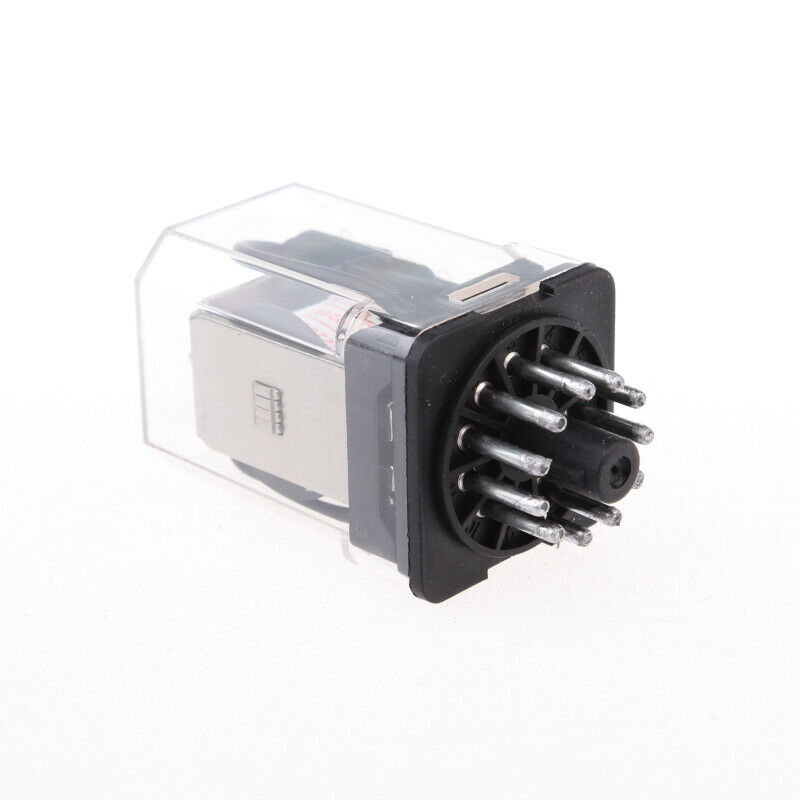

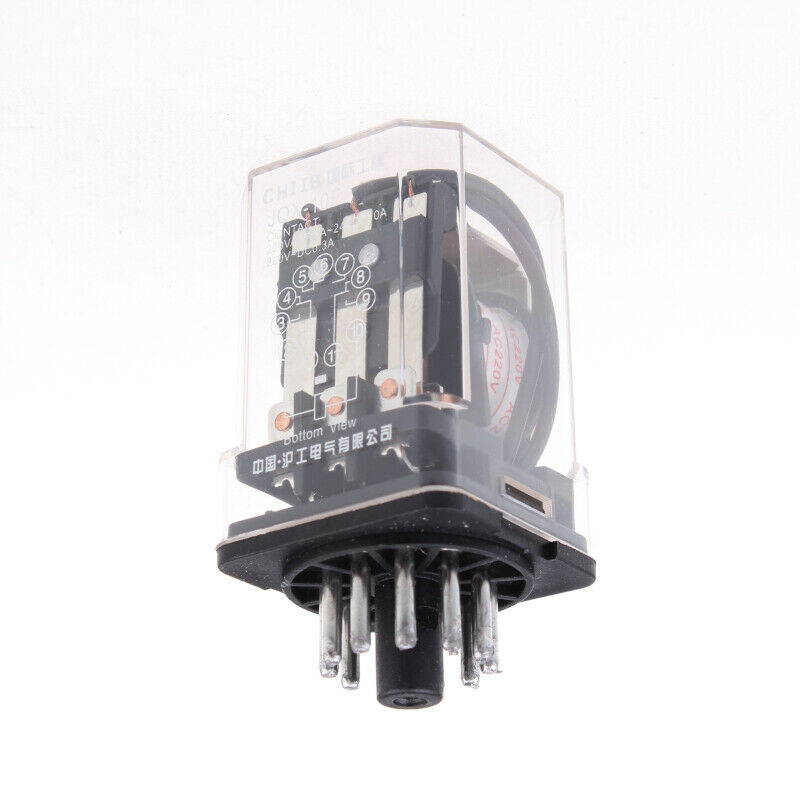

Реле JQX-10F-2Z AC24V – это электромагнитное реле общего назначения, предназначенное для коммутации электрических цепей в промышленных и бытовых устройствах. Отличается высокой надежностью, компактными размерами и устойчивостью к перегрузкам.

Основные технические характеристики

| Параметр | Значение | |-----------------------------|----------------------------------| | Тип контактов | 2Z (2 переключающие группы SPDT) | | Номинальное напряжение | AC 24V (переменный ток) | | Мощность катушки | ~1.5 Вт (~62.5 мА) | | Тип катушки | AC (переменного тока) | | Контактный ток | 10 А (250 VAC / 30 VDC) | | Макс. коммутируемая мощность | 2500 VA (AC), 360 W (DC) | | Сопротивление изоляции | ≥100 МОм (500 VDC) | | Электрическая прочность | 2500 VAC (50 Гц, 1 мин) | | Время срабатывания | ≤15 мс | | Время отпускания | ≤5 мс | | Механическая износостойкость | 10 млн. циклов | | Электрическая износостойкость | 100 тыс. циклов (10 А) | | Температурный диапазон | -40°C … +70°C | | Вес | ~30 г | | Монтаж | PCB (для печатной платы) | | Клеммы | Пайка или винтовые зажимы |

Парт-номера и совместимые модели

Аналогичные модели (в зависимости от производителя)

• JQX-10F-2Z DC24V (версия с постоянным током)
• JQX-10F-1Z AC24V (одна группа контактов)
• JQX-13F-2Z AC24V (аналог с улучшенными характеристиками)
• LY2NJ AC24V (Omron, аналог)
• MY2NJ AC24V (Omron, схожие параметры)
• HF46F-G/024-1ZS (Hongfa, совместимый аналог)

Производители и альтернативные обозначения

• Finder (40.52.0.024.0000)
• Schrack (RT314024)
• TE Connectivity (V23079-A2001-B301)

Применение

• Управление нагрузкой в промышленной автоматике
• Коммутация цепей освещения, вентиляции
• Использование в системах сигнализации и контроля
• Встроенные системы управления (стиральные машины, HVAC)
