датчик EE-SX670

Описание датчика EE-SX670

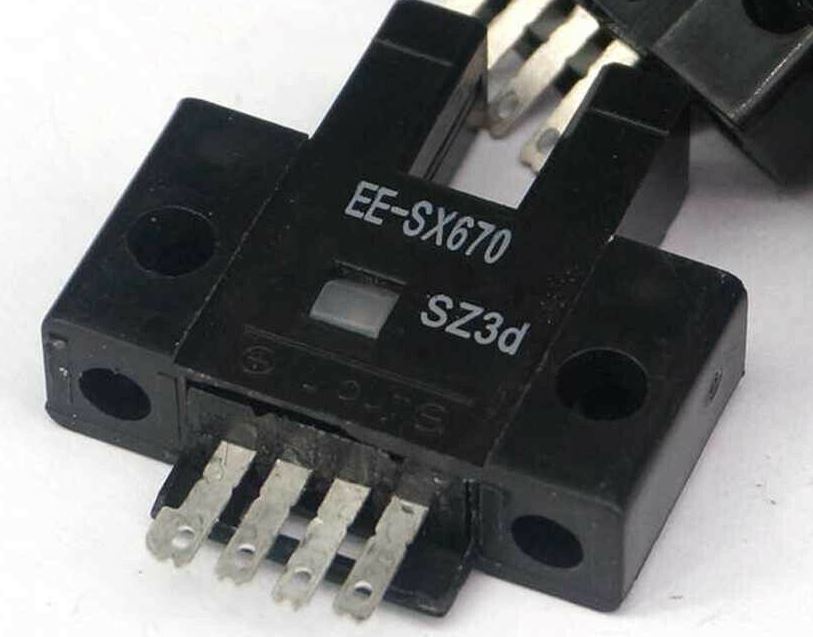

EE-SX670 – это компактный щелевой оптический датчик (фотоэлектрический прерыватель) от Omron, предназначенный для обнаружения объектов, позиционирования и контроля движения в автоматизированных системах. Он состоит из инфракрасного светодиода и фототранзистора, размещенных в одном корпусе, что обеспечивает высокую точность и надежность работы.

Основные сферы применения:

• Промышленная автоматизация
• Робототехника
• Принтеры и копировальные аппараты
• Системы контроля и безопасности

Технические характеристики

| Параметр | Значение | |------------------------|----------| | Тип датчика | Щелевой оптический прерыватель | | Рабочее расстояние | 5 мм (ширина щели) | | Длина волны излучения | 950 нм (инфракрасный) | | Выходной тип | Фототранзистор (NPN, открытый коллектор) | | Напряжение питания | 5 В (макс. 30 В) | | Ток потребления | 20 мА (макс.) | | Выходной ток | 20 мА (макс.) | | Скорость срабатывания | 0,5 мс | | Температура работы | -25°C ... +55°C | | Корпус | Пластиковый, с монтажными отверстиями | | Габариты (Ш×В×Г) | 10 × 19 × 6,5 мм |

Парт-номер и совместимые модели

Парт-номера Omron:

• EE-SX670 (основная модель)
• EE-SX670A (аналог с улучшенными характеристиками)
• EE-SX671 (похожая модель с другим форм-фактором)
• EE-SX672 (альтернатива с повышенной точностью)

Совместимые аналоги других производителей:

• Sharp GP1A57HR
• Vishay TCUT1300X01
• Panasonic PM-L25
• Optek OPB800

Примечания

• Для подключения датчика требуется подтягивающий резистор (обычно 1–10 кОм).
• Чувствительность может снижаться в условиях сильной засветки (солнечный свет, лампы).
• Совместим с Arduino и другими микроконтроллерами.
