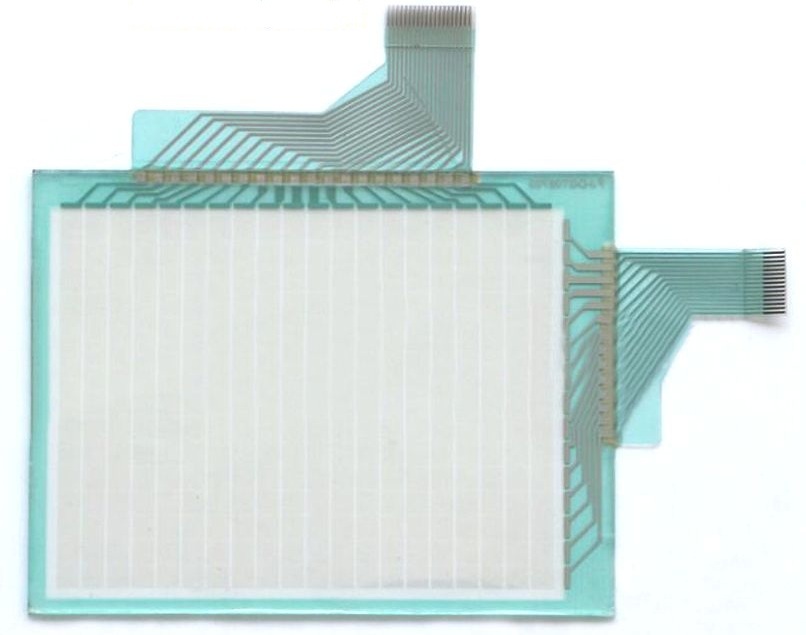

Тачскрин MITSUBISHI GT1155-QSBD-C
тел. +7(499)347-04-82
Описание Тачскрин MITSUBISHI GT1155-QSBD-C
Описание сенсорной панели Mitsubishi GT1155-QSBD-C
GT1155-QSBD-C – это сенсорный графический терминал (HMI) от Mitsubishi Electric, предназначенный для управления и визуализации процессов в промышленных автоматизированных системах. Панель обладает компактным дизайном, устойчивостью к воздействию внешних факторов и простотой интеграции с контроллерами Mitsubishi и другими устройствами.
Основные особенности:
- Резистивный сенсорный экран (5.7" QVGA, 320×240 пикселей, монохромный или STN-цветной в зависимости от модификации).
- Упрощённое программирование с использованием ПО GT Designer.
- Поддержка протоколов Mitsubishi MELSEC (FX, A, Q серии), а также Modbus RTU.
- Прочный корпус с защитой от пыли и влаги (стандарт IP65 для фронтальной панели).
- Компактные размеры и настенное/панельное крепление.
Технические характеристики
| Параметр | Значение | |-----------------------------|---------------------------------------| | Диагональ экрана | 5.7 дюймов | | Разрешение | 320×240 (QVGA) | | Тип дисплея | Монохромный / STN-цветной | | Сенсорная технология | Резистивный тачскрин | | Подключение | RS-422/485 (для PLC Mitsubishi) | | Питание | 24 В DC (±10%) | | Потребляемая мощность | ≤15 Вт | | Рабочая температура | 0...+50°C | | Степень защиты | IP65 (лицевая панель) | | Программное обеспечение | GT Designer 2/3 | | Вес | ~0.5 кг |
Парт-номера и совместимые модели
Запасные части и аксессуары:
- GT1155-QSBD-C – базовая модель.
- GT1155-QGBD-C – версия с цветным экраном.
- GT1155-QSBD – альтернативная модификация (без "-C" в конце).
- GT10-50FNB – кабель для подключения к FX-серии PLC.
- GT10-C30R4-8P – кабель связи RS-422 (3 м).
Совместимые контроллеры Mitsubishi:
- FX-серия (FX1S, FX1N, FX2N, FX3U, FX3G).
- A-серия (A985GOT, A975GOT).
- Q-серия (QnA, QCPU).
- Другие устройства с поддержкой протокола Modbus RTU.
Аналоги и замены:
- GT1150-QSBD – более ранняя версия с похожими характеристиками.
- GT1175-VNBA – модель с большим экраном (7").
- Beijer E700 или Weintek HMI – альтернативы от других производителей.
Примечания:
- Для программирования требуется GT Designer 2/3 (зависит от версии прошивки).
- Перед заменой устаревшей модели проверьте совместимость кабелей и ПО.
- Уточняйте актуальные парт-номера у официальных дистрибьюторов Mitsubishi Electric.
Если нужна дополнительная информация по подключению или ПО – уточните детали!
