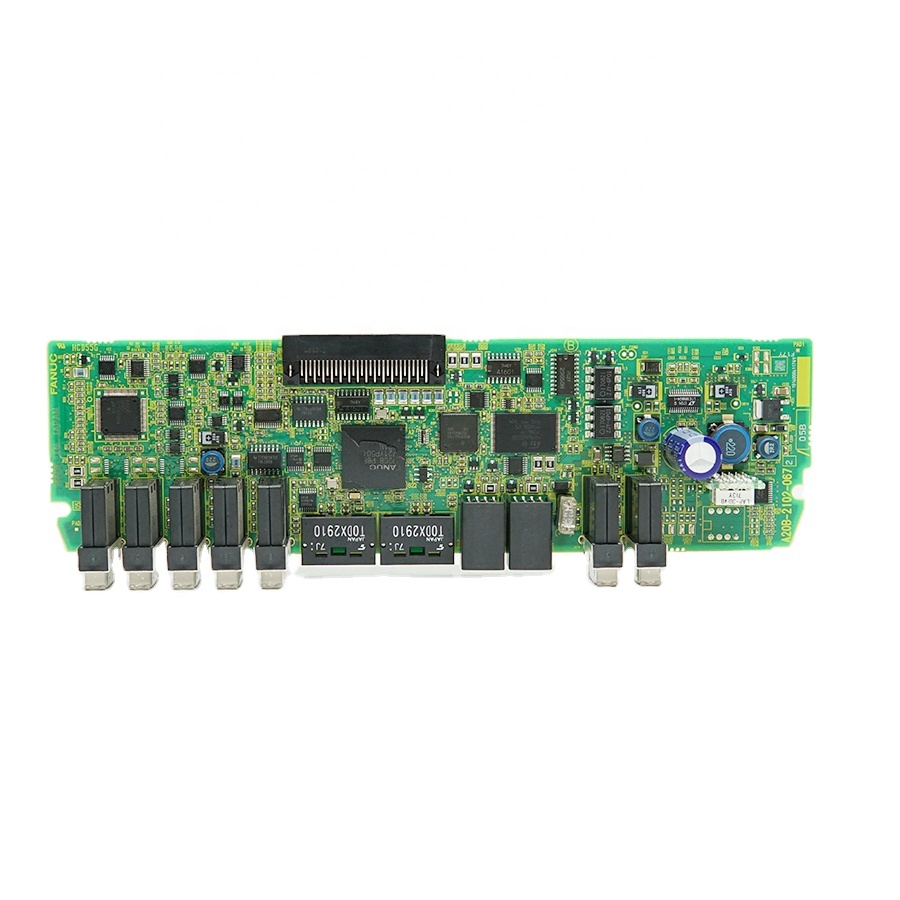

Fanuc A20B-2102-0672

Отличный выбор! Fanuc A20B-2102-0672 — это классический и широко распространенный модуль памяти (Memory Card / CMOS RAM Module) от компании Fanuc, который использовался в огромном количестве систем ЧПУ.

Описание и назначение

Модуль A20B-2102-0672 представляет собой энергозависимую CMOS RAM-память с батарейным питанием, установленную на печатной плате. Это основное хранилище для всех критически важных данных системы ЧПУ.

Его основное назначение:

• Хранение параметров (Parameters): Все настройки станка, оси, двигателей, периферии.
• Хранение программ (Part Programs): Установленные пользователем управляющие программы (G-код).
• Хранение программ коррекции (Pitch Error Compensation, Cutter Compensation): Данные для компенсации ошибок шага винтов и геометрии инструмента.
• Хранение макропрограмм (Macro Variables): Значения переменных пользовательских макросов (#500 и выше).
• Хранение данных рабочих нулей (Work Offsets, G54-G59 и др.).

Без этого модуля или при разряде его батареи система ЧПУ теряет все настройки и программы при отключении питания, что приводит к простою станка и необходимости полного восстановления данных из резервной копии.

Технические характеристики

• Тип памяти: CMOS RAM (статическое ОЗУ с батарейным питанием).
• Объем памяти: 128 килобайт (128KB). Это стандартный объем для систем 1990-х — начала 2000-х годов.
• Питание для сохранения данных: Литиевая батарея 3.6V (обычно типа BR-2/3A или аналогичная, часто устанавливаемая в держатель на плате). Срок службы батареи — несколько лет.
• Интерфейс: Устанавливается в специальный слот на главной плате (Main CPU Board) системы ЧПУ.
• Ключевой компонент: Микросхема SRAM Hitachi HM628128ALFP-10 или ее аналоги от других производителей (Samsung, Toshiba и т.д.). Именно эта микросхема и является носителем данных на 128 КБ.
• Форм-фактор: Плата с позолоченными контактами (card-edge connector).

Парт-номера и прямые аналоги

Fanuc часто меняла маркировку, оставляя функционально одинаковые модули. Прямые замены и аналоги A20B-2102-0672:

• A20B-2102-0672 (основной номер)
• A20B-2102-0672/04A (версия с дополнительной маркировкой)
• A20B-2102-0672/04B
• A20B-2102-0672/04C
• A20B-2102-0672/05B
• A20B-2102-0672/06A
• A20B-2102-0672/09C

Важное примечание: Цифры после дроби (например, /04A) часто обозначают ревизию или незначительные изменения в комплектации (например, тип разъема для батареи). В подавляющем большинстве случаев модули с разными суффиксами полностью взаимозаменяемы, если физически подходят к разъему. Однако всегда лучше сверяться по основному номеру A20B-2102-0672.

Совместимые модели систем ЧПУ Fanuc

Данный модуль использовался в очень многих сериях контроллеров Fanuc. Вот основные из них:

Основные серии систем ЧПУ:

• Fanuc Series 0 (модели 0-TA, 0-TB, 0-TC, 0-MA, 0-MB, 0-MC)
• Fanuc Series 10/11/12
• Fanuc Series 15 (в некоторых модификациях)
• Fanuc Series 16 (модели 16i-A, 16i-MA и аналоги)
• Fanuc Series 18 (модели 18i-A, 18i-MA, 18i-TA и аналоги)
• Fanuc Series 20/21 (модели 21i-A, 21i-MA, 21i-TA)
• Fanuc Power Mate i (Model D, H)

Конкретные главные платы (Main CPU Board / Motherboard), на которые устанавливается этот модуль:

• A20B-2002-0520
• A20B-2002-0650
• A20B-2002-0760
• A20B-2002-0780
• A20B-2002-0790
• A20B-2100-0390
• A20B-2100-0360
• A20B-2101-0280
• A20B-2101-0350
• A20B-2101-0360
• A20B-2101-0781
• A20B-2101-0790
• A20B-8000-0270
• A20B-8000-0280
• A20B-8000-0360
• A20B-8000-0370
• A20B-8000-0380
• A20B-8000-0390
• A20B-8000-0450

Критически важные рекомендации по эксплуатации:

1. Резервное копирование! Перед любыми манипуляциями с модулем (замена батареи, извлечение) обязательно сделайте резервную копию всех данных (Parameters, Programs, PMC, Pitch Error Compensation) через сервисное меню ЧПУ.
2. Замена батареи: Производится при включенном питании станка, чтобы не потерять данные. Используйте только качественные батареи с напряжением 3.6V.
3. Статическое электричество: При работе с модулем соблюдайте меры защиты от электростатического разряда (ESD).
4. Аналоги и ремонт: Многие компании предлагают восстановленные (reconditioned) модули или услуги по замене батареи и тестированию. Также распространена замена микросхемы памяти на новую с последующей загрузкой резервной копии.

Этот модуль — "мозг" классических систем Fanuc, и его исправность гарантирует стабильную работу всего станка.
