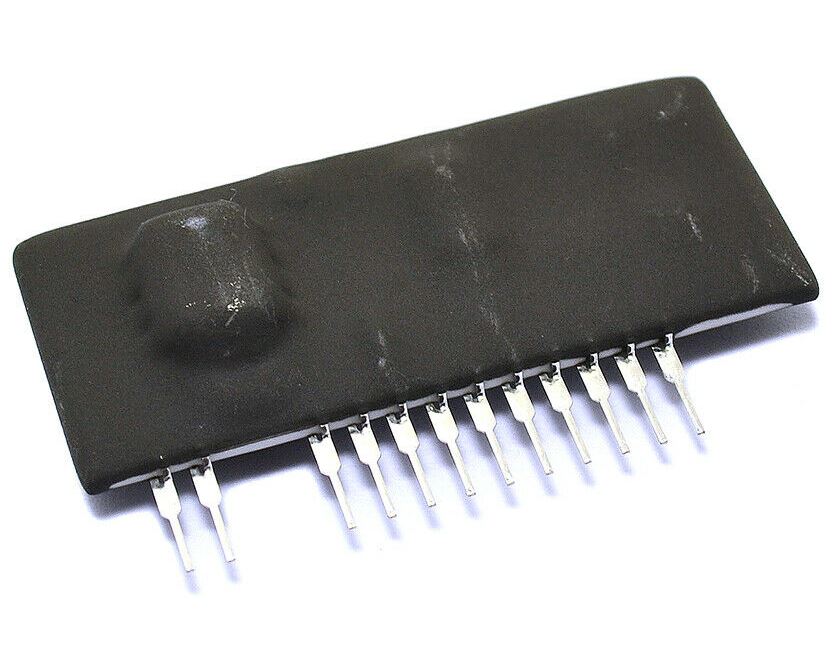

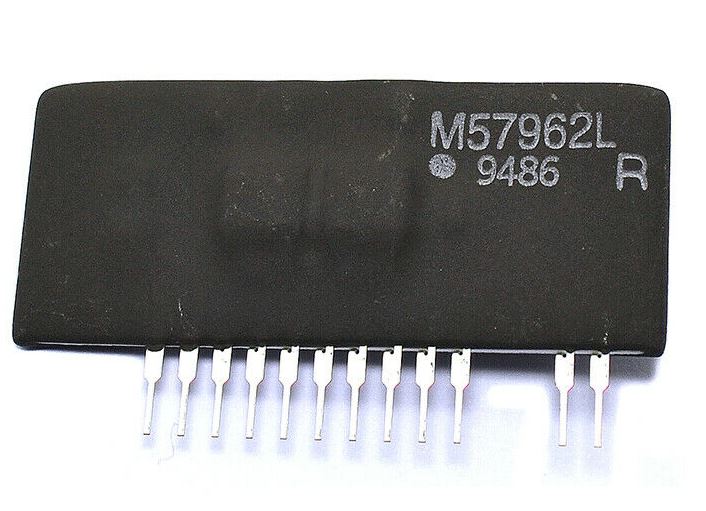

IGBT M57962L Mitsubishi

Описание и технические характеристики драйвера IGBT M57962L (Mitsubishi Electric)

M57962L – это высоконадежный драйвер IGBT-модулей, разработанный Mitsubishi Electric. Он обеспечивает гальваническую развязку между управляющей схемой и силовым транзистором, защиту от перегрузки по току и контроль напряжения насыщения. Применяется в инверторах, частотных преобразователях, сварочных аппаратах и других силовых электронных устройствах.

Основные технические характеристики

| Параметр | Значение | |----------|----------| | Напряжение питания (Vcc) | +15 В ±10% | | Напряжение отключения (Vee) | -10 В ±10% | | Выходной ток (пиковый) | ±2,5 А | | Время задержки включения (Ton) | ≤1,2 мкс | | Время задержки выключения (Toff) | ≤1,5 мкс | | Максимальная рабочая частота | 20 кГц | | Оптическая развязка | Встроенная (оптопара) | | Защита от перегрузки | Да (с функцией блокировки) | | Диапазон рабочих температур | -20°C … +85°C | | Корпус | SIP-8 (одноканальный) |

Функциональные особенности

• Гальваническая развязка (2500 В, мин.)
• Быстрое переключение (подходит для IGBT до 600 В / 200 А)
• Защита от КЗ через контроль напряжения "desat" (VCE(sat))
• Функция блокировки при перегрузке (требуется сброс)
• Совместимость с TTL/CMOS входами

Парт-номера и совместимые аналоги

Прямые аналоги Mitsubishi:

• M57959L (схожий драйвер, но с другими параметрами защиты)
• M57962AL (улучшенная версия с меньшими задержками)

Аналоги других производителей:

• HCPL-316J (Broadcom / Avago)
• ACPL-332J (Broadcom)
• TLP350 (Toshiba) – требует внешней схемы защиты
• 2ED300C17-S (Infineon)

Совместимые IGBT-модули (для работы с M57962L):

• CM100DY-24H (Mitsubishi, 1200 В, 100 А)
• CM200DY-24H (Mitsubishi, 1200 В, 200 А)
• FF200R12KT4 (Infineon, 1200 В, 200 А)

Применение

Драйвер M57962L используется в:

• Промышленных инверторах
• Системах управления двигателями
• Источниках бесперебойного питания (ИБП)
• Сварочных аппаратах

Примечание

Перед заменой аналогами необходимо проверять разводку платы и параметры защиты, так как у альтернативных драйверов могут отличаться пороги срабатывания и время задержки.
