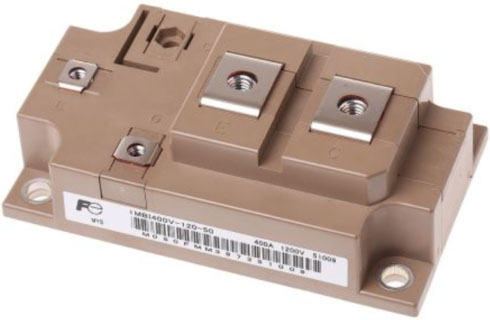

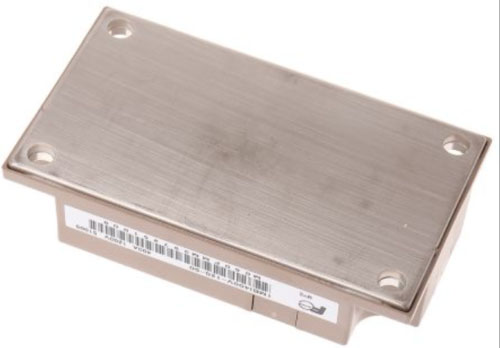

IGBT 1MBI400V-120-50

Описание IGBT модуля 1MBI400V-120-50

1MBI400V-120-50 – это IGBT-модуль (биполярный транзистор с изолированным затвором) производства Mitsubishi Electric, предназначенный для использования в силовой электронике. Модуль рассчитан на высокие напряжения и токи, что делает его применимым в частотных преобразователях, инверторах, сварочном оборудовании и системах управления электродвигателями.

Отличается высокой эффективностью, низкими коммутационными потерями и надежной конструкцией.

Технические характеристики

| Параметр | Значение | |-----------------------------|----------------------------------| | Производитель | Mitsubishi Electric | | Тип модуля | IGBT + диод (полумост или одиночный) | | Максимальное напряжение (V_CES) | 1200 В | | Номинальный ток (I_C) | 400 А (при 25°C) | | Импульсный ток (I_CP) | 800 А (макс.) | | Мощность (P_tot) | ~500–1000 Вт (зависит от охлаждения) | | Напряжение насыщения (V_CE(sat)) | ~2,0–2,5 В (тип.) | | Время включения (t_on) | ~100–200 нс | | Время выключения (t_off) | ~300–500 нс | | Температура эксплуатации | -40°C ... +150°C (макс. корпус) | | Тип корпуса | 6- или 7-контактный (в зависимости от модификации) | | Вес | ~100–150 г |

Парт-номера и совместимые модели

Аналоги и замены:

• Mitsubishi:
  • 1MBI400V-120-50 (оригинал)
  • CM400DY-12NF (возможный аналог от Mitsubishi)
• Fuji Electric:
  • 2MBI400V-120-50 (близкий аналог)
• Infineon:
  • FF400R12KE3 (аналог с похожими характеристиками)
• SEMIKRON:
  • SKM400GB12T4 (альтернатива с близкими параметрами)

Совместимые модули в схемах:

• 1MBI300V-120-50 (меньший ток, 300 А)
• 1MBI600V-120-50 (более мощная версия, 600 А)

Применение

• Промышленные частотные преобразователи
• Сварочные инверторы
• Системы управления электроприводами
• Источники бесперебойного питания (ИБП)
• Возобновляемая энергетика (инверторы для солнечных панелей)

Если нужна более точная информация по заменам, уточните тип корпуса и схему включения (одиночный IGBT, полумост, полный мост).
