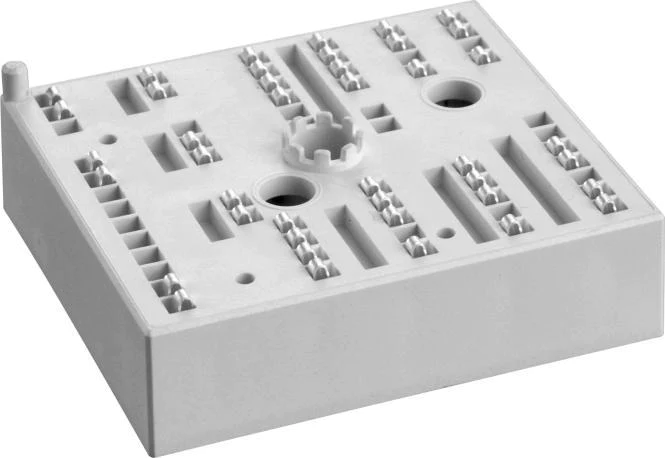

IGBT-модуль SKiiP 25AC12T4V25
IGBT-модуль SKiiP 25AC12T4V25 — силовой полупроводниковый компонент для ремонта и обслуживания промышленной электроники. Перед заказом сверьте обозначение -модуль SKiiP 25AC12T4V25, корпус, распиновку и электрические параметры с оригинальной деталью.
тел. +7(499)347-04-82
Описание IGBT-модуль SKiiP 25AC12T4V25
Описание IGBT-модуля SKiiP 25AC12T4V25
Производитель: Semikron
Серия: SKiiP (интегрированные интеллектуальные силовые модули)
Тип: IGBT-модуль с интегрированным драйвером и защитой
Модуль SKiiP 25AC12T4V25 представляет собой компактный, высоконадежный силовой модуль, предназначенный для использования в инверторах, частотных преобразователях и других промышленных приложениях. Включает в себя IGBT-транзисторы с диодами обратного хода, схему управления, защиту от перегрузки и перегрева.
Технические характеристики
| Параметр | Значение |
|----------|----------|
| Напряжение коллектор-эмиттер (VCES) | 1200 В |
| Ток коллектора (IC) при 25°C | 25 А |
| Ток коллектора (IC) при 80°C | 16 А |
| Макс. импульсный ток (ICM) | 50 А |
| Мощность (Ptot) | 150 Вт |
| Падение напряжения (VCE(sat)) | 1,8 В |
| Время включения (ton) | 50 нс |
| Время выключения (toff) | 300 нс |
| Диапазон температур | -40°C … +125°C |
| Тепловое сопротивление (Rth(j-c)) | 0,45 К/Вт |
| Корпус | SKiiP (изолированный, с теплоотводом) |
| Вес | ~120 г |
Парт-номера и совместимые модели
Парт-номера Semikron:
- SKiiP 25AC12T4V1 (аналог с другим вариантом корпуса)
- SKiiP 25AC12T4V3 (модификация с улучшенной теплопередачей)
- SKiiP 25AC12T4V2 (вариант с другим креплением)
Совместимые / аналогичные модели других производителей:
- Infineon: FF50R12RT4
- Mitsubishi: CM50DY-12H
- Fuji Electric: 2MBI50U4B-120
Применение
- Промышленные приводы
- Инверторы для электродвигателей
- Источники бесперебойного питания (ИБП)
- Солнечные инверторы
Модуль отличается высокой надежностью и простотой монтажа благодаря интегрированной системе управления и защите.
Дополнительная информация
IGBT-модуль SKiiP 25AC12T4V25 предназначен для замены и ремонта силовых электронных узлов. Точное обозначение компонента — -модуль SKiiP 25AC12T4V25. Для правильного подбора необходимо сверить полную маркировку, тип корпуса, схему выводов, допустимые ток и напряжение, а также параметры управления с документацией оборудования и оригинальным компонентом. При сомнениях отправьте специалисту магазина фото маркировки и платы.
