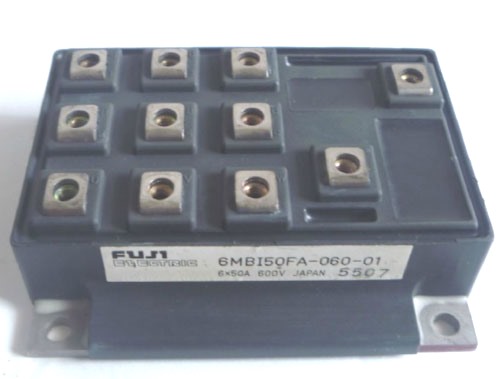

IGBT 6MBI50FA-060-01

Описание IGBT модуля 6MBI50FA-060-01

Производитель: Fuji Electric (Mitsubishi Electric также имеет схожие модули, но Fuji Electric является основным производителем данной серии)
Тип: IGBT-модуль с 6-й генерацией IGBT (NPT-технология)
Конфигурация: Двухключевой модуль (Half-Bridge / 2 in 1)
Назначение: Преобразование и управление мощностью в инверторах, частотных приводах, источниках бесперебойного питания (ИБП), сварочном оборудовании и промышленных преобразователях.

Основные технические характеристики

| Параметр | Значение | |----------------------------|----------------------------------| | Макс. напряжение коллектор-эмиттер (V_CES) | 600 В | | Номинальный ток (I_C) при 25°C | 50 А | | Импульсный ток (I_CP) | 100 А | | Рассеиваемая мощность (P_D) | 200 Вт | | Напряжение насыщения (V_CE(sat)) | 1,8 В (тип.) | | Время включения (t_on) | 0,3 мкс | | Время выключения (t_off) | 0,8 мкс | | Диод обратного восстановления (t_rr) | 0,3 мкс | | Термическое сопротивление (R_th(j-c)) | 0,35 °C/Вт | | Рабочая температура (T_j) | -40°C до +150°C | | Корпус | Изолированный (со встроенным NTC термистором) |

Парт-номера и совместимые модели

Прямые аналоги (Fuji Electric):

• 6MBI50FA-060 (базовая версия без дополнительных маркировок)
• 6MBI50FA-060-01 (модификация с улучшенными характеристиками)
• 6MBI50FA-060-02 (аналог с другим вариантом корпуса)

Совместимые модели от других производителей:

• Mitsubishi Electric: CM50DY-12H
• Infineon: FF50R06RT4
• SEMIKRON: SKM50GB063D
• IXYS: MIXA50WB060T

Замены с учетом параметров:

• IRG4PH50UD (International Rectifier, 600V, 45A)
• STGW40H60DF (STMicroelectronics, 600V, 40A)

Примечания

• Модуль требует использования термопасты и радиатора для эффективного охлаждения.
• Рекомендуется проверять схему подключения драйвера, так как разные версии могут иметь отличия в управляющих контактах.
• При замене на аналог важно учитывать динамические характеристики (особенно t_d(on/off) и V_CE(sat)).
