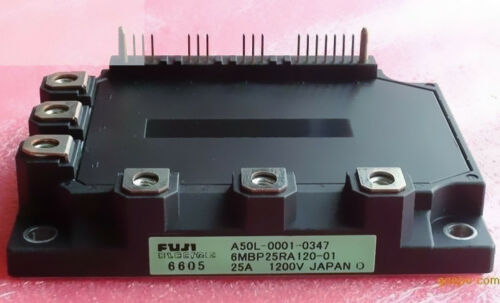

IGBT 6MBP25RA120-01

Описание IGBT модуля 6MBP25RA120-01

6MBP25RA120-01 – это IGBT-модуль (биполярный транзистор с изолированным затвором), разработанный для высоковольтных и высокотоковых применений, таких как:

• Преобразователи частоты
• Инверторы
• Промышленные приводы
• Системы управления электродвигателями
• Источники бесперебойного питания (ИБП)

Модуль выполнен в компактном корпусе с изолированной базой, что обеспечивает эффективное охлаждение и простой монтаж на радиатор.

Технические характеристики

Основные параметры:

• Напряжение коллектор-эмиттер (V_CES): 1200 В
• Ток коллектора (I_C) при 25°C: 25 А
• Ток коллектора (I_C) при 80°C: 15 А
• Импульсный ток коллектора (I_CM): 50 А
• Мощность рассеивания (P_tot): 200 Вт
• Напряжение насыщения (V_CE(sat)): 2,5 В (при 25 А)
• Время включения (t_on): 0,3 мкс
• Время выключения (t_off): 1,2 мкс
• Температура хранения (T_stg): от -40°C до +125°C
• Температура перехода (T_j): до +150°C

Типовая схема:

• 6 встроенных диодов (3 фазных моста)
• Конфигурация: 6-pack (3 верхних + 3 нижних ключа)

Парт-номера и совместимые модели

Аналоги и замены:

• Mitsubishi Electric:
  • 6MBP25RA120 (основной аналог)
  • 6MBP20RA120 (20 А, но может использоваться в некоторых схемах)
• Fuji Electric:
  • 6MBP25RB120
  • 6MBI25VA-120
• Infineon:
  • FF200R12KE3 (аналог с похожими параметрами)
• SEMIKRON:
  • SKM75GB12T4 (более мощный, но с совместимым креплением)

Совместимые модели от других производителей:

• Powerex (IXYS): CM75DY-12H
• Toshiba: MG75Q2YS40

Примечания по замене

1. При замене на аналог важно учитывать:
   • Рабочее напряжение (не ниже 1200 В)
   • Токовую нагрузку (желательно 25 А и выше)
   • Конфигурацию выводов и тепловые характеристики
2. Рекомендуется проверять datasheet перед установкой альтернативной модели.
