IGBT 6MBP50RA120-55

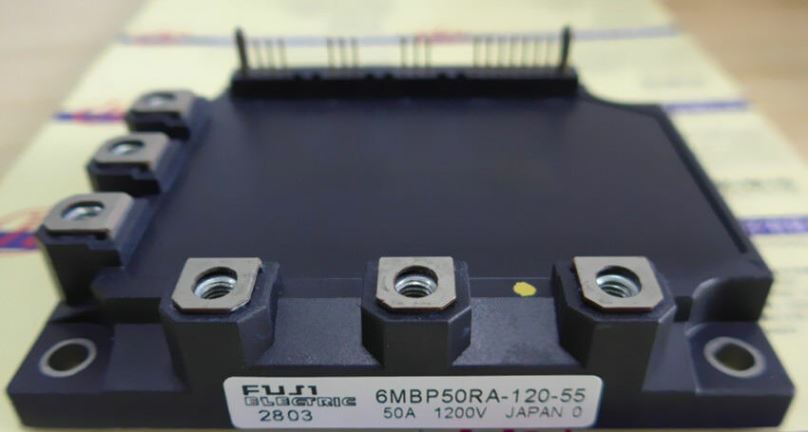

Описание IGBT-модуля 6MBP50RA120-55

6MBP50RA120-55 – это IGBT-модуль, разработанный компанией Fuji Electric, предназначенный для использования в силовых электронных преобразовательных устройствах, таких как инверторы, частотные преобразователи, сварочное оборудование и системы управления электроприводами.

Модуль содержит шесть IGBT-транзисторов с диодами обратного восстановления и имеет двухуровневую структуру (2-in-1), что делает его удобным для построения трехфазных мостовых схем.

Технические характеристики:

| Параметр | Значение | |-----------------------------|----------------------------------| | Производитель | Fuji Electric | | Тип модуля | 6-IGBT (2-in-1) | | Макс. напряжение коллектор-эмиттер (V_CES) | 1200 В | | Номинальный ток (I_C) | 50 А (при 25°C) | | Макс. импульсный ток (I_CP) | 100 А | | Рассеиваемая мощность (P_tot) | 300 Вт | | Встроенные диоды | Да (антипараллельные FRD) | | Тепловое сопротивление (R_th(j-c)) | 0,35 °C/Вт | | Температура перехода (T_j) | -40°C до +150°C | | Корпус | Модуль с изолированной базой | | Монтаж | Винтовое подключение |

Аналоги и совместимые модели:

Парт-номера Fuji Electric:

• 6MBP50RA120 (базовая модель без суффикса)
• 6MBP50RA120-01 (модификация с улучшенными характеристиками)
• 6MBP50RA120-50 (вариант с другим корпусным исполнением)

Совместимые аналоги от других производителей:

• Mitsubishi Electric: CM50DY-12H
• Infineon: FF50R12RT4
• SEMIKRON: SKM50GB12T4
• ON Semiconductor: NXV50B120T1

Применение:

• Промышленные частотные преобразователи
• Системы управления электродвигателями
• Сварочные инверторы
• Источники бесперебойного питания (ИБП)
• Солнечные инверторы

Модуль 6MBP50RA120-55 отличается высокой надежностью и эффективностью, но при замене аналогами необходимо учитывать разницу в тепловых и электрических параметрах.

Если у вас есть дополнительные вопросы по замене или применению, уточните параметры вашей схемы.
