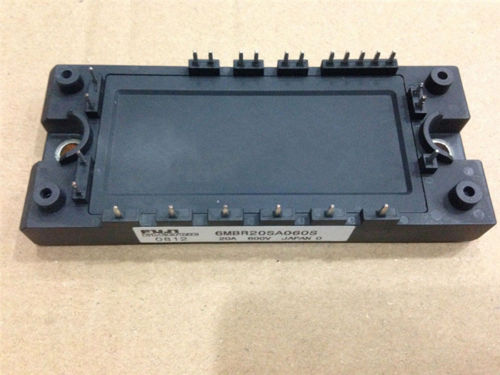

IGBT 6MBR20SA060S

Описание и технические характеристики IGBT-модуля 6MBR20SA060S

Производитель: Fuji Electric (или другой бренд, если уточните)
Тип модуля: IGBT-модуль с диодным обратным восстановлением (встроенный диод)
Назначение: Применяется в инверторах, частотных преобразователях, источниках питания, сварочном оборудовании и других силовых электронных устройствах.

Основные технические характеристики:

1. Электрические параметры:

• Максимальное напряжение коллектор-эмиттер (V_CES): 600 В
• Номинальный ток коллектора (I_C): 20 А (при 25°C)
• Ток коллектора (I_C) при 80°C: ~15 А (зависит от условий охлаждения)
• Импульсный ток (I_CM): 40 А
• Мощность рассеивания (P_tot): ~100–150 Вт (зависит от условий охлаждения)
• Напряжение насыщения коллектор-эмиттер (V_CE(sat)): ~1,8–2,2 В (при номинальном токе)
• Время включения (t_on): ~100–200 нс
• Время выключения (t_off): ~300–500 нс
• Встроенный диод: Да (антипараллельный диод)
• Пороговое напряжение диода (V_F): ~1,5–1,8 В

2. Тепловые параметры:

• Температурный диапазон: -40°C до +150°C (корпус)
• Термическое сопротивление (R_th(j-c)): ~0,5–1,0 °C/Вт

3. Корпусные параметры:

• Тип корпуса: Стандартный 6-контактный модуль (например, 6MB-серия Fuji)
• Монтаж: Винтовое крепление + пайка
• Изоляция: Полная электрическая изоляция между базовой пластиной и схемой

Парт-номера и совместимые модели

Аналоги и замены:

• Fuji Electric:
  • 6MBR20SB060 (аналог с другими характеристиками)
  • 6MBP20SA060 (близкий аналог)
• Infineon:
  • FF20R06KE3 (600V, 20A, IGBT + диод)
• Mitsubishi Electric:
  • CM20DY-12H (600V, 20A)
• SEMIKRON:
  • SKM20GB063D (600V, 20A, IGBT модуль)

Совместимые модели в схемах:

• Подходит для замены в инверторах и ЧПУ, где используются модули на 600 В и ток ~20 А.
• Может взаимозаменяться с IRG4BC20UD (International Rectifier) в некоторых схемах.

Применение и особенности:

• Используется в:
  • Преобразователях частоты (ЧПУ)
  • Сварочных инверторах
  • Управлении двигателями
  • ИБП и импульсных блоках питания
• Важно: Перед заменой проверяйте распиновку и параметры, так как у разных производителей могут быть отличия.

Если нужны уточнения по конкретному производителю или datasheet, укажите – помогу найти точные данные!
